荣耀金典

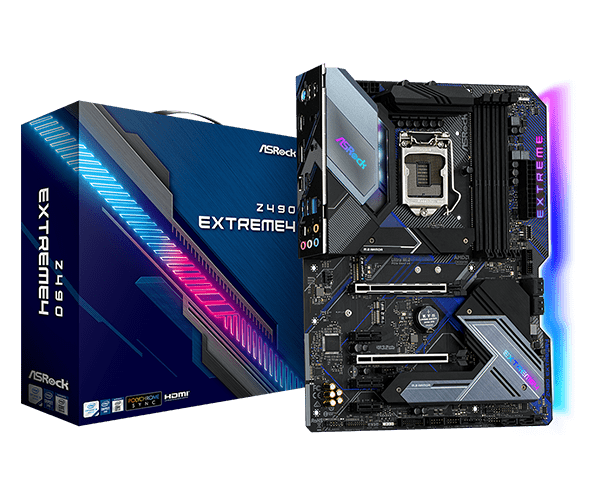

Z490 极限玩家 4

支持第10代与第11代Intel^® Core™处理器（插槽1200）*
11 相 Dr.MOS 供电设计
支持 DDR4 4266MHz+ (OC)
2 PCIe 3.0 x16, 3 PCIe 3.0 x1, 1 M.2 (Key E) 用于 WiFi
AMD CrossFireX™
显示输出选项: HDMI, DisplayPort
7.1 声道高保真音频 (Realtek ALC1200 音频编码解码器), Nahimic 音频
6 SATA3, 1 超级 M.2 (PCIe Gen4 x4)
2 超级 M.2 (PCIe Gen3 x4 & SATA3)
2 USB 3.2 Gen2 (后置 A+C 型接口), 7 USB 3.2 Gen1 (4 前置, 2 后置, 1 前置 C 型接口)
Dragon 2.5 千兆网卡
华擎 Polychrome SYNC
*升级 BIOS 以获得兼容性。

产品特色
产品规格
支持与下载

天貓购买

京東购买

Base Frequency Boost (BFB) 技术

谁曾说只有 K 系列 CPU 和 Z 系列平台才能以最大的功率运行？通过华擎 BFB（Base Frequency Boost）技术，用户可以将非 K 系列 CPU 安装到华擎 400 系列主板（甚至非 Z 型号），并立即获得处理器的隐藏性能带来的基本频率提升。

虽然华擎 BFB 技术为非 K 系列 CPU 主板注入了生命，但提升频率目前仍取决于设备所使用的冷却系统。

* BFB 频率性能提升效果根据不同的 CPU 和硬件设备而定。此表中显示的频率仅供参考。

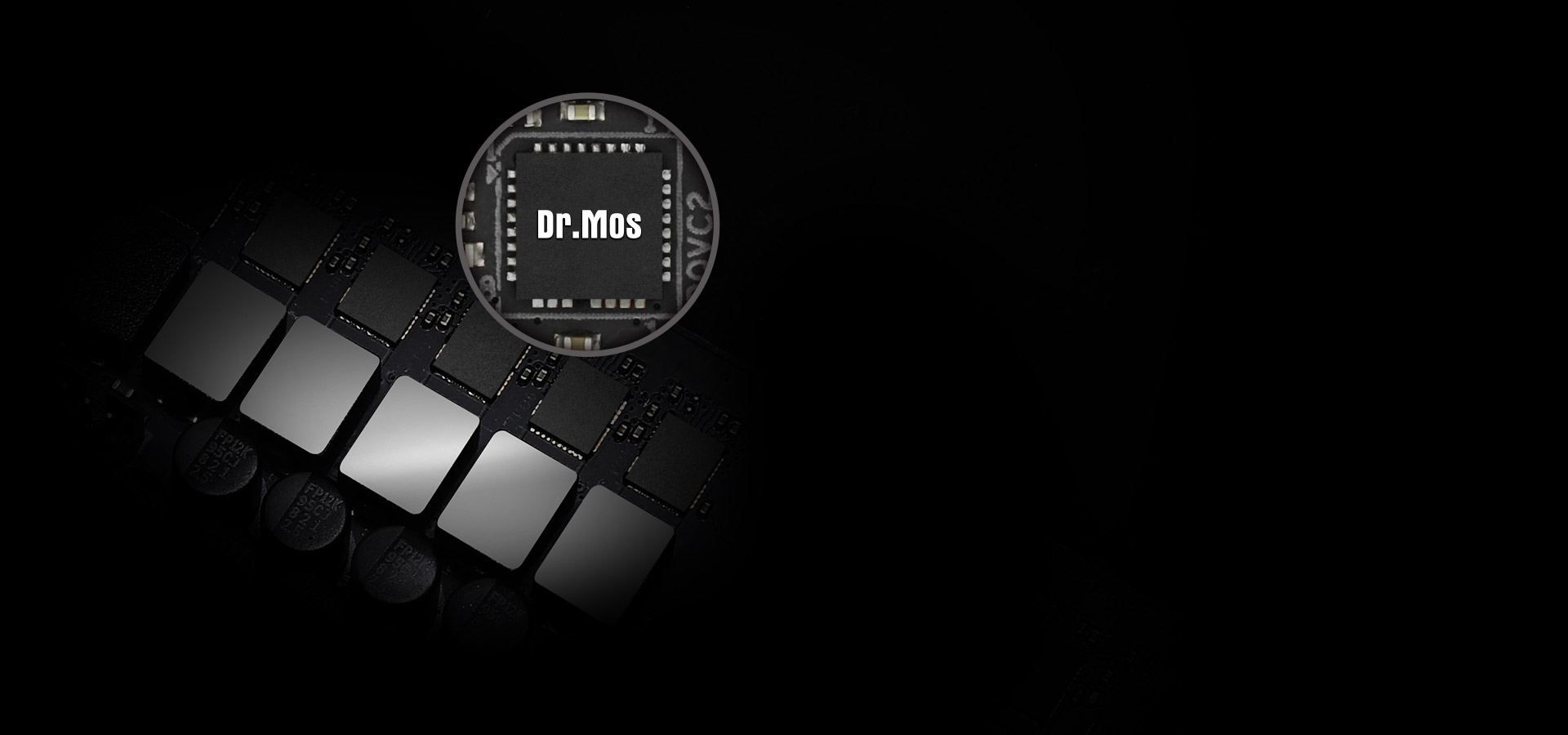

Dr. MOS

Dr. MOS 是集成型功率级解决方案，针对同步降压应用进行了优化！与传统独立 MOSFET 相比，它可以智能为每相电源提供更高电流，从而提供更好的散热效果、更长的使用寿命和优异的超频性能。

高级 60A 电感

与传统电感相比，华擎高级 60A 电感能有效将饱和电流提高三倍，从而为主板提供加强和升级的核心电压。

11 相供电设计

拥有坚固的元件，且能完全流畅地向 CPU 进行供电。还为高级玩家提供增强的性能，而温度能保持最低。

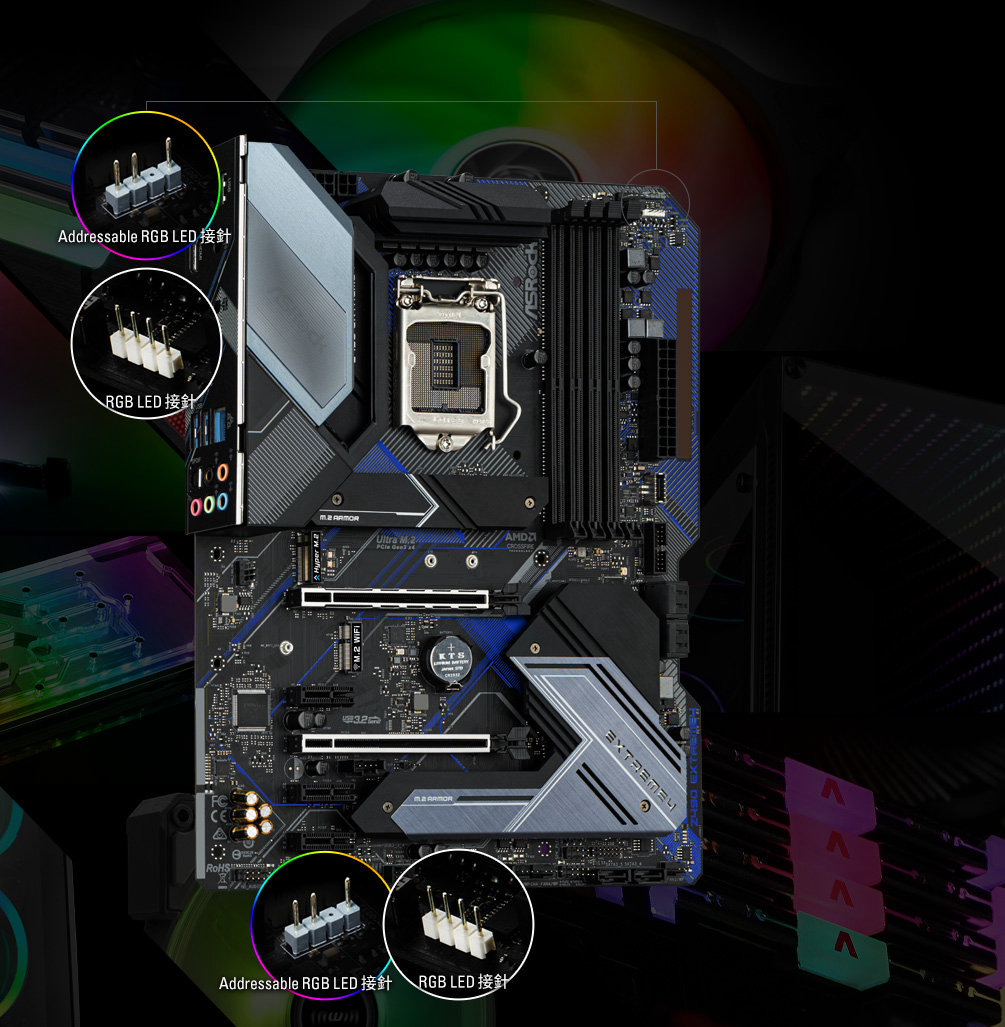

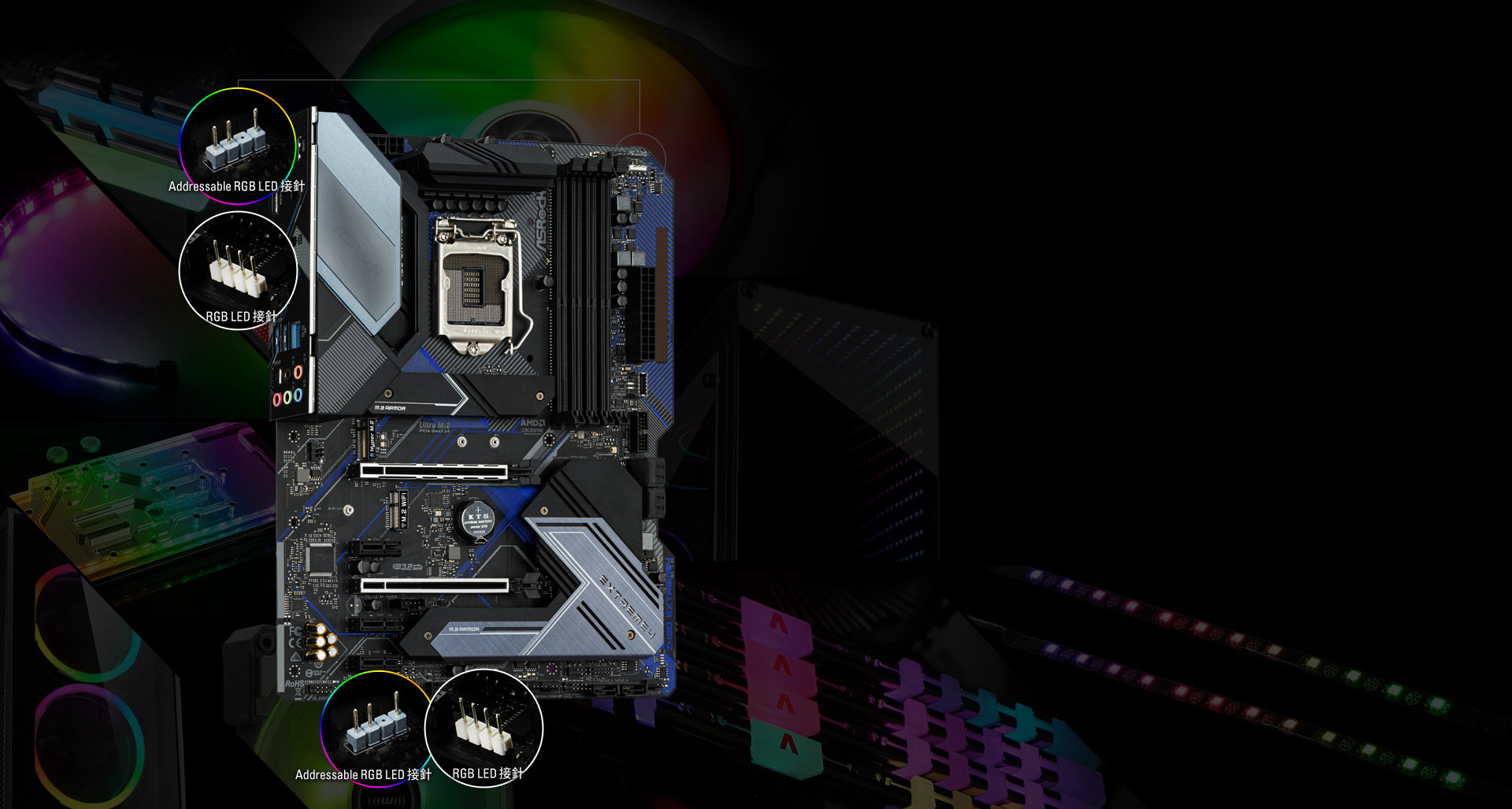

RULE YOUR OWN LIGHTING WAY - POLYCHROME RGB

ASRock 系列不但拥有令人惊叹的性能，更有更新卓越美学，好让您能够更方便地打造出属于自我的多彩RGB主机！除了板载的Addressable RGB灯效以外，主板还能够兼容各式LED设备，如灯条、CPU风扇、散热器、机壳等。此外，使用者也可以让这些RGB LED设备同步发光！通过 Polychrome RGB同步认证的配件，来创建独特灯光效果。

*Addressable RGB LED 接针支持WS2812B Addressable RGB LED 灯条(5V/Data/GND)，上限额定功率为3A (5V)，上限数量为80个LED，长度在2米以内。
*RGB LED 接针支持标准5050 RGB LED条(12V/G/R/B)，上限额定功率为3A (12V)，长度在2米以内。

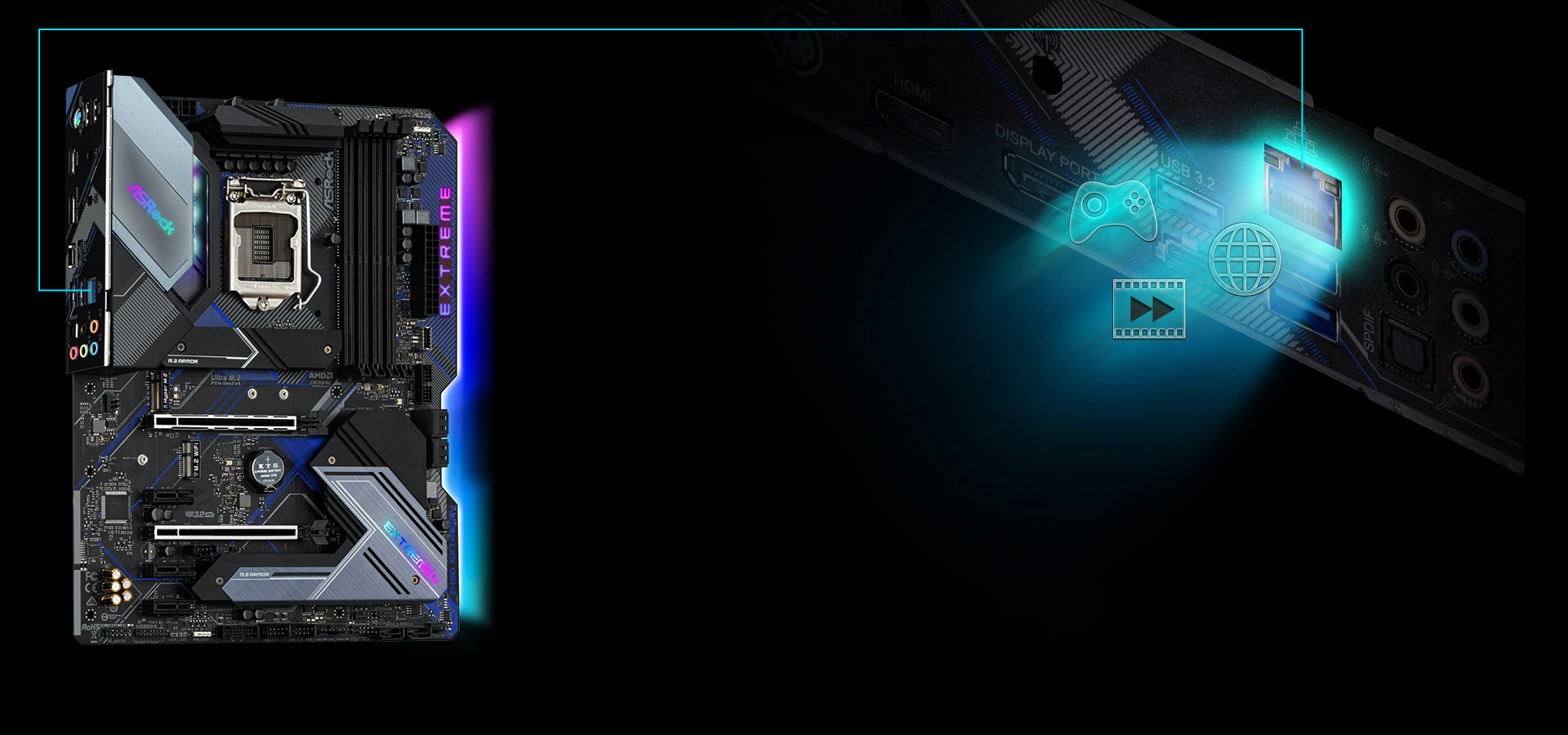

自动检测并且加速游戏流量，比其他网络得到更流畅，高速不间断的游戏传输性能和竞争优势。

华擎即时更新 & 应用市场

华擎即时更新 & 应用市场是您更方便的 BIOS 及软件升级程序, 不定时提供更新版本 BIOS 及各种支持软件供用户下载,不仅让玩家可以轻松地维护系统, 让系统随时保持在更新状态, 不必担心软硬件的兼容性问题之外, 还串联更夯电玩, 更可以第一时间了解华擎更新技术, 随时获得更完善的支持服务！

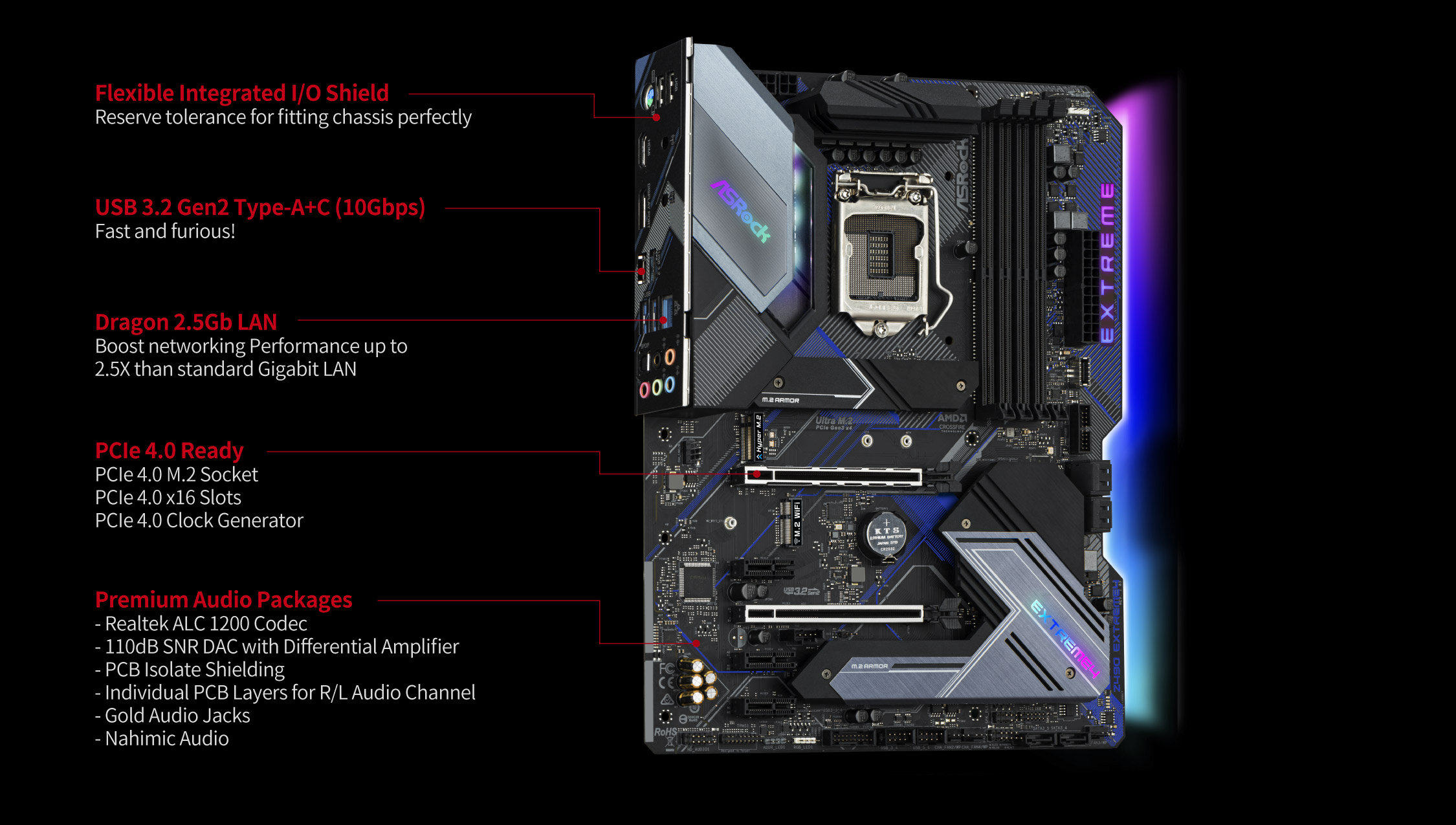

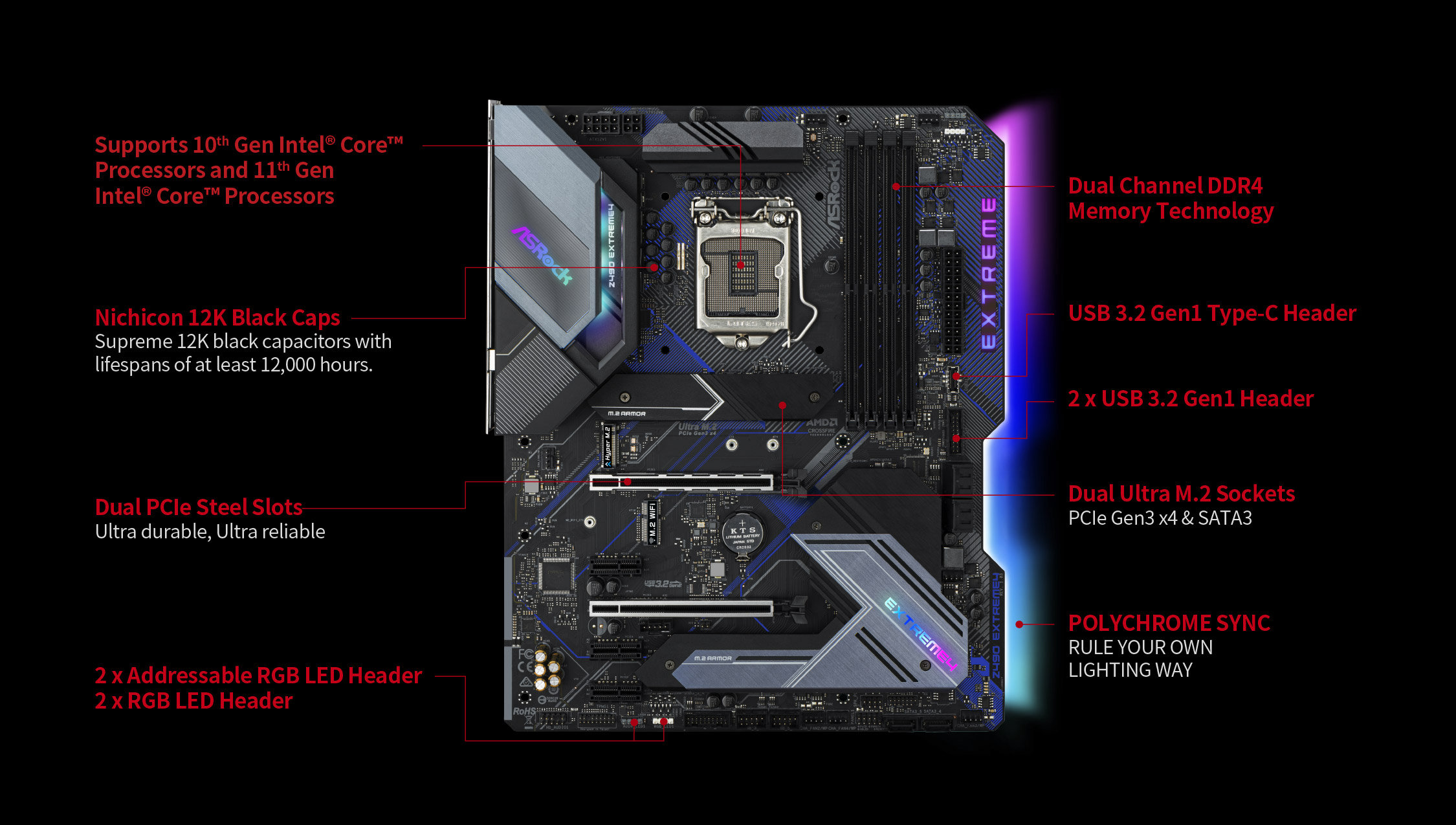

独家功能
华擎 USB 3.2 Gen2
- 华擎 USB 3.2 Gen2 A 型接口接口 (10 Gb/s)
- 华擎 USB 3.2 Gen2 C 型接口接口 (10 Gb/s)

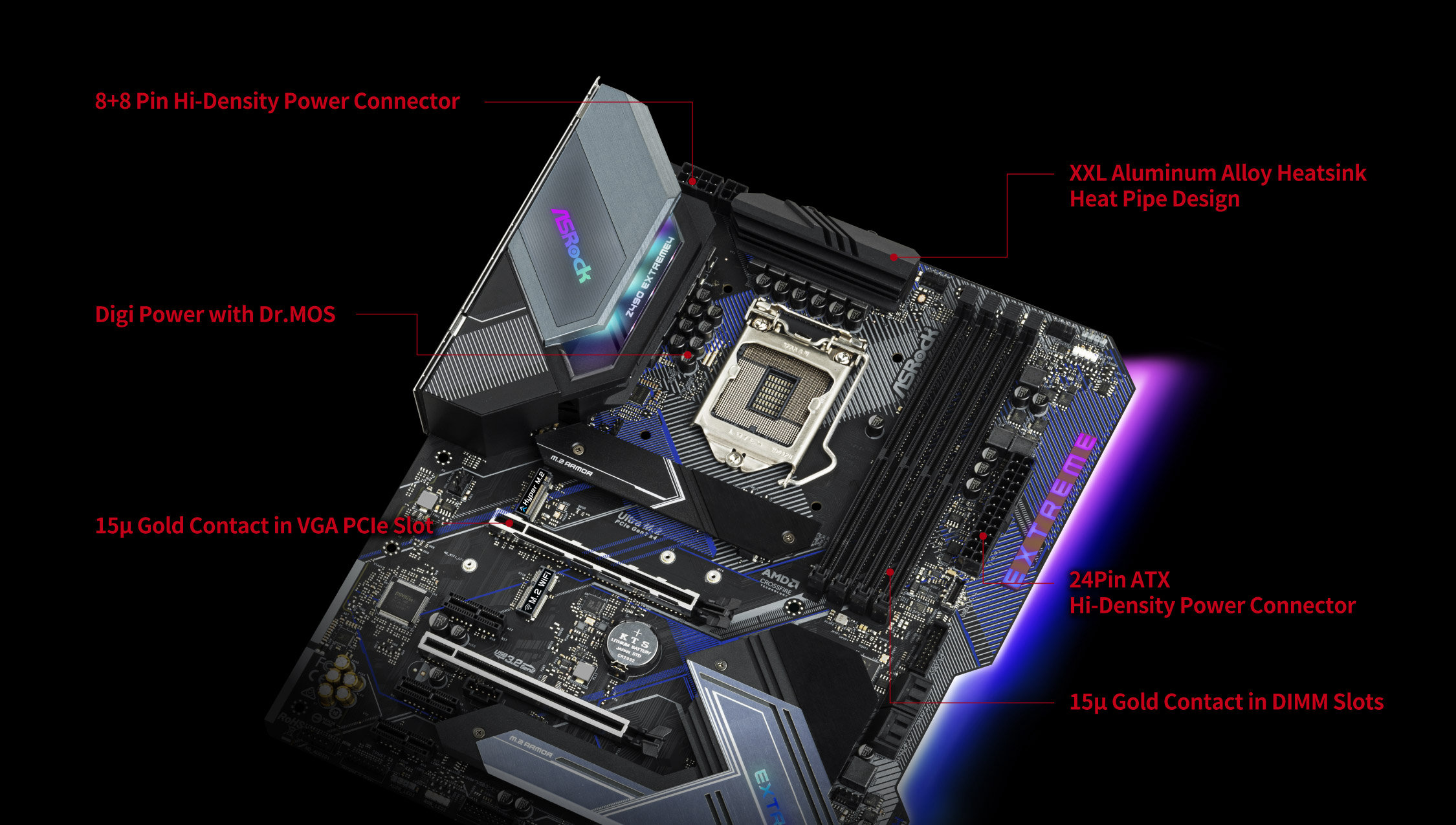

华擎超合金
- 超合金散热器
- 60A 高效电感
- 50A Dr.MOS
- Nichicon 12k 黑色电容 (日本原装高品质高传导固态电容)

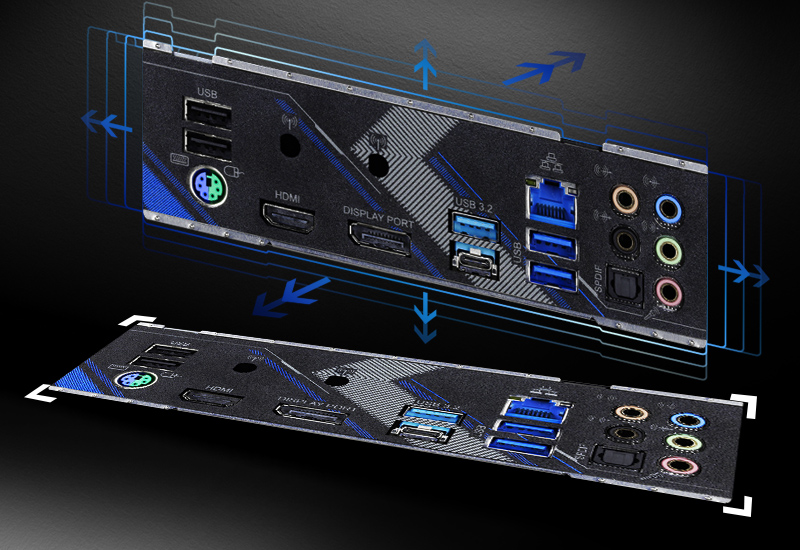

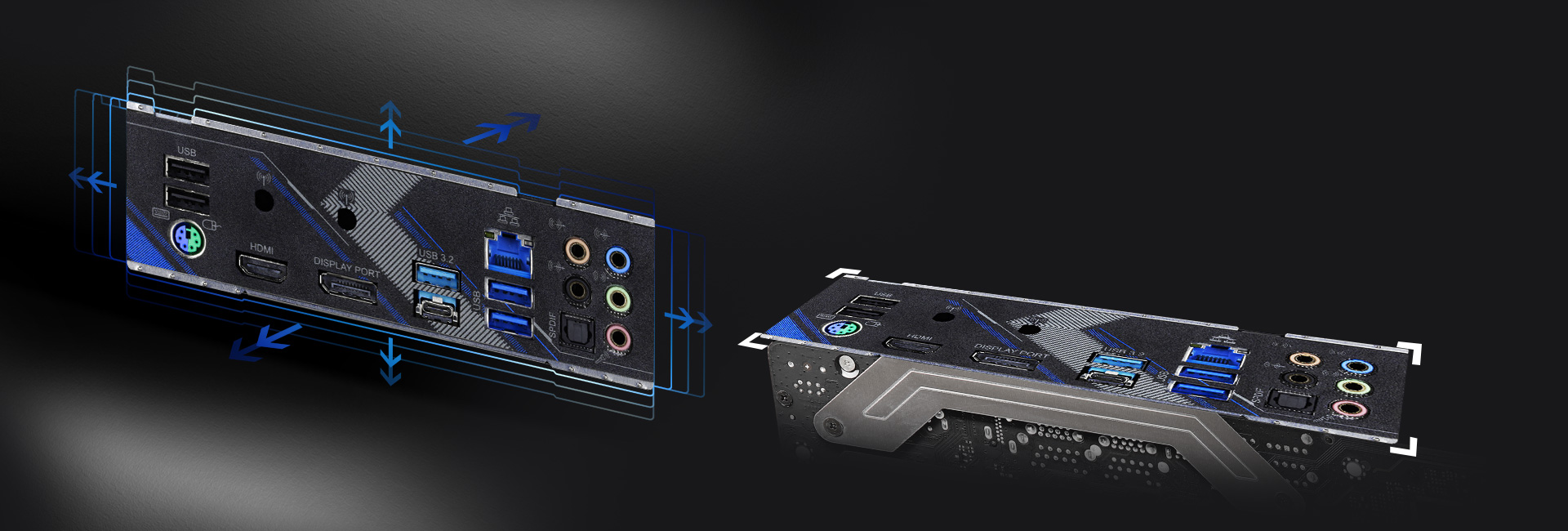

- I/O 装甲
- 异形 PCB 设计
- 黑色磨砂 PCB
- 高密度防潮纤维电路板

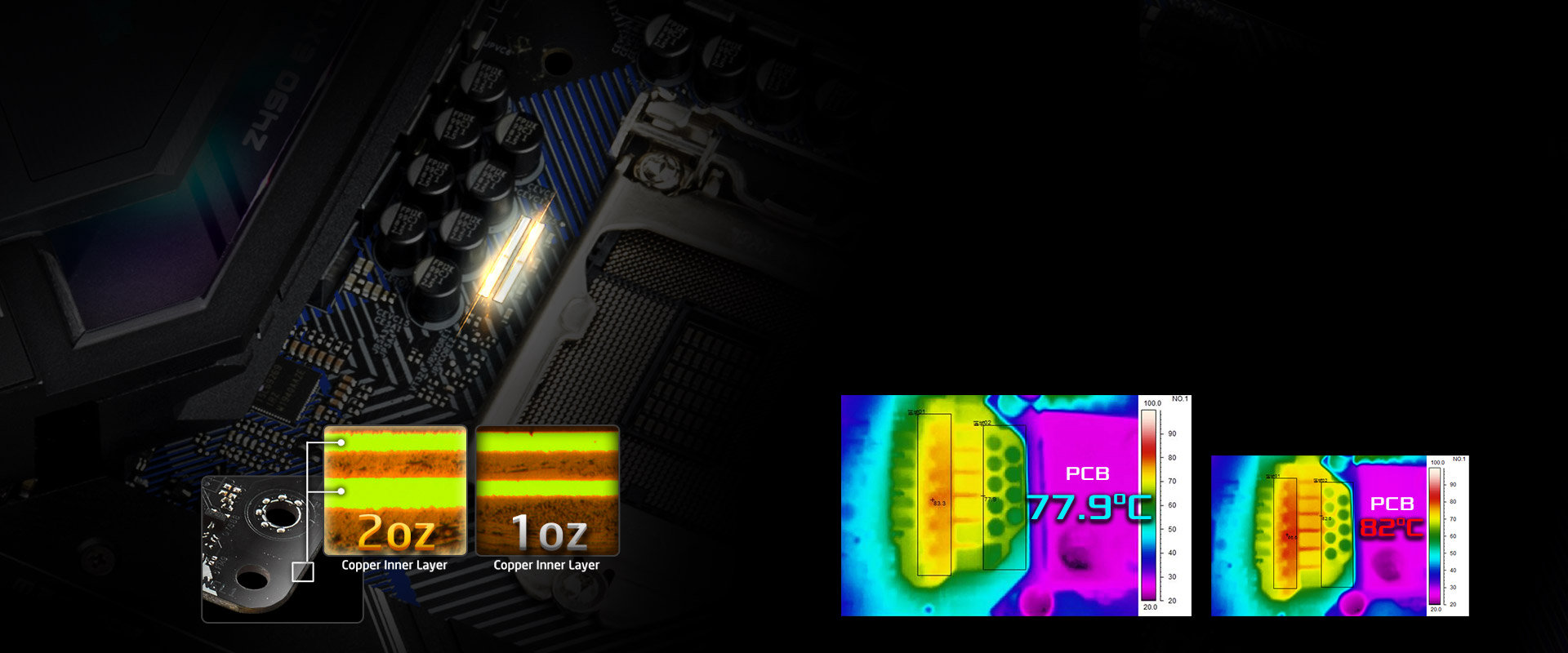

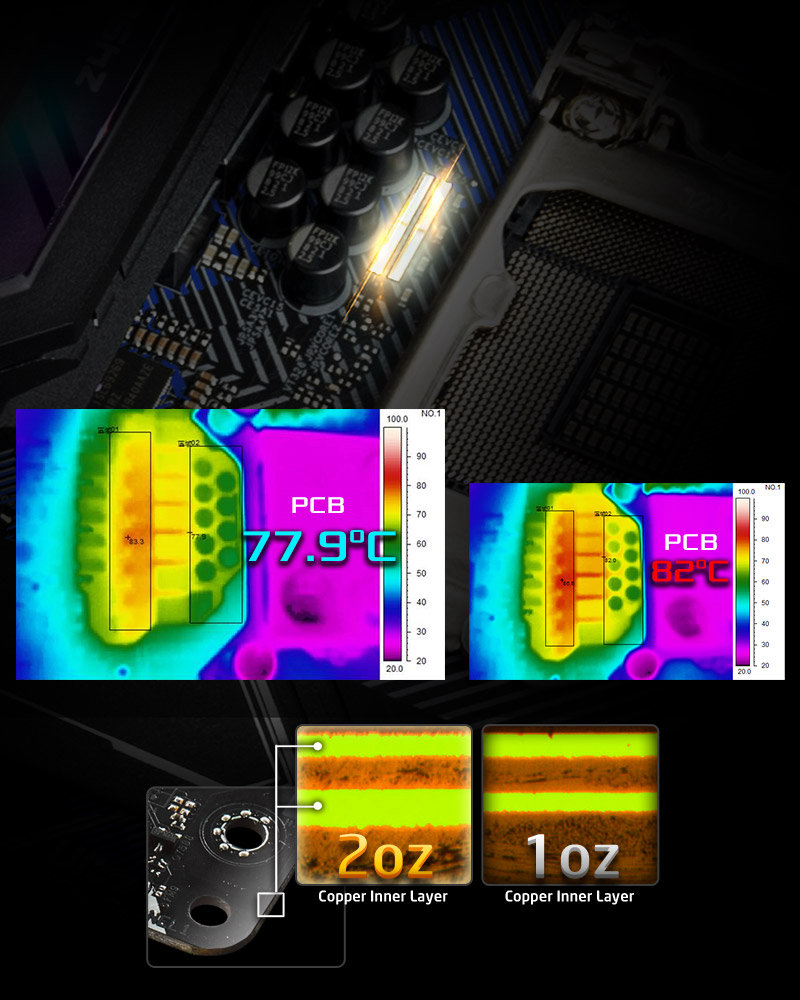

- 2 盎司铜制 PCB 板 2.5 千兆网卡

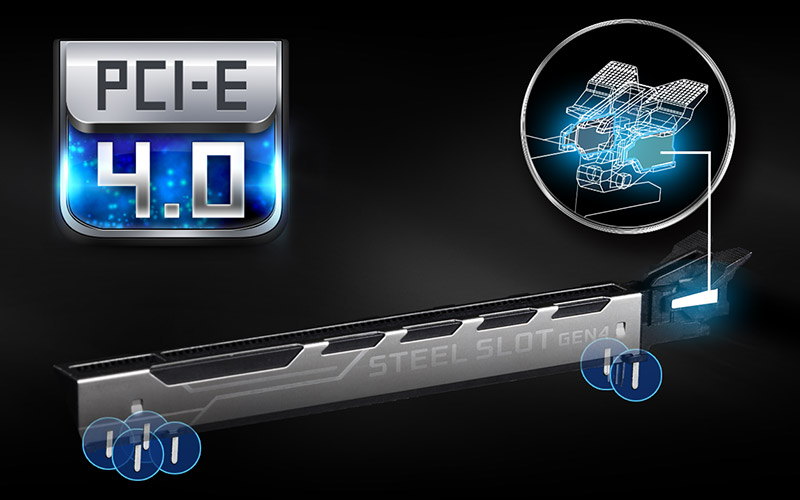

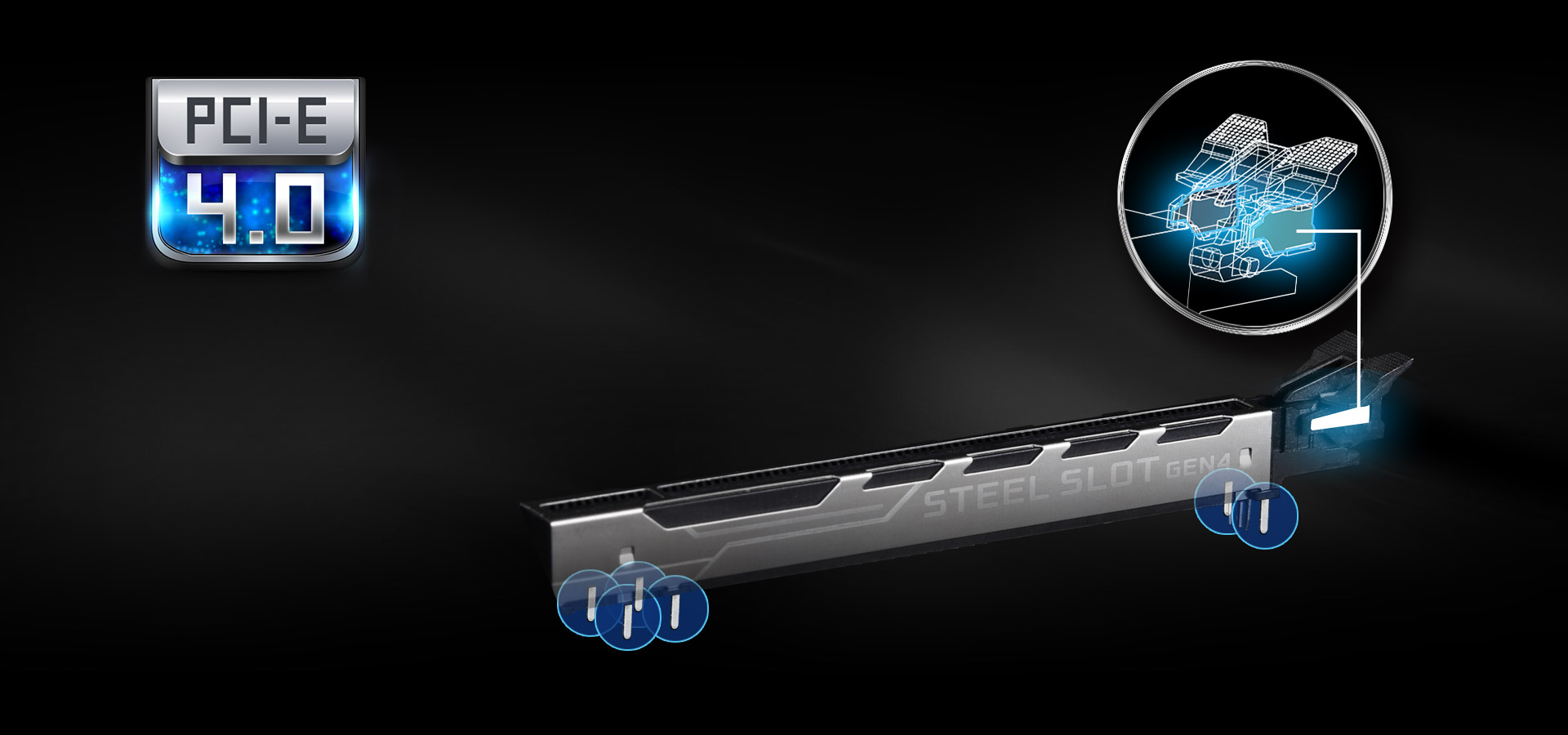

华擎合金插槽

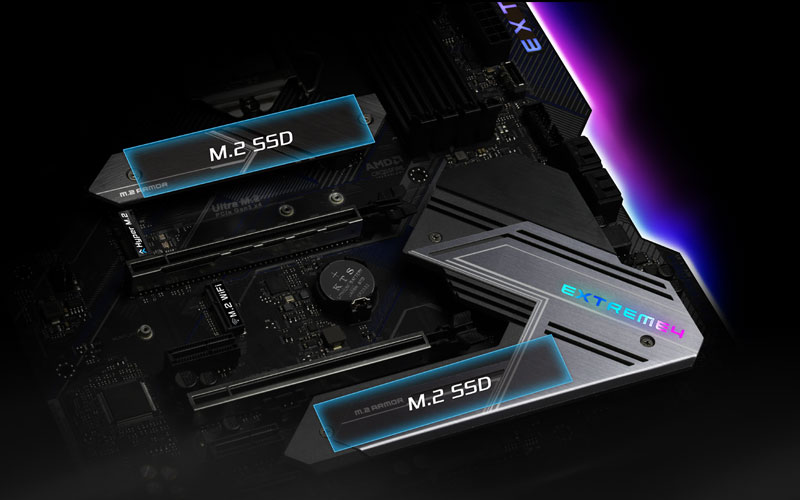

华擎 M.2 散热盔甲

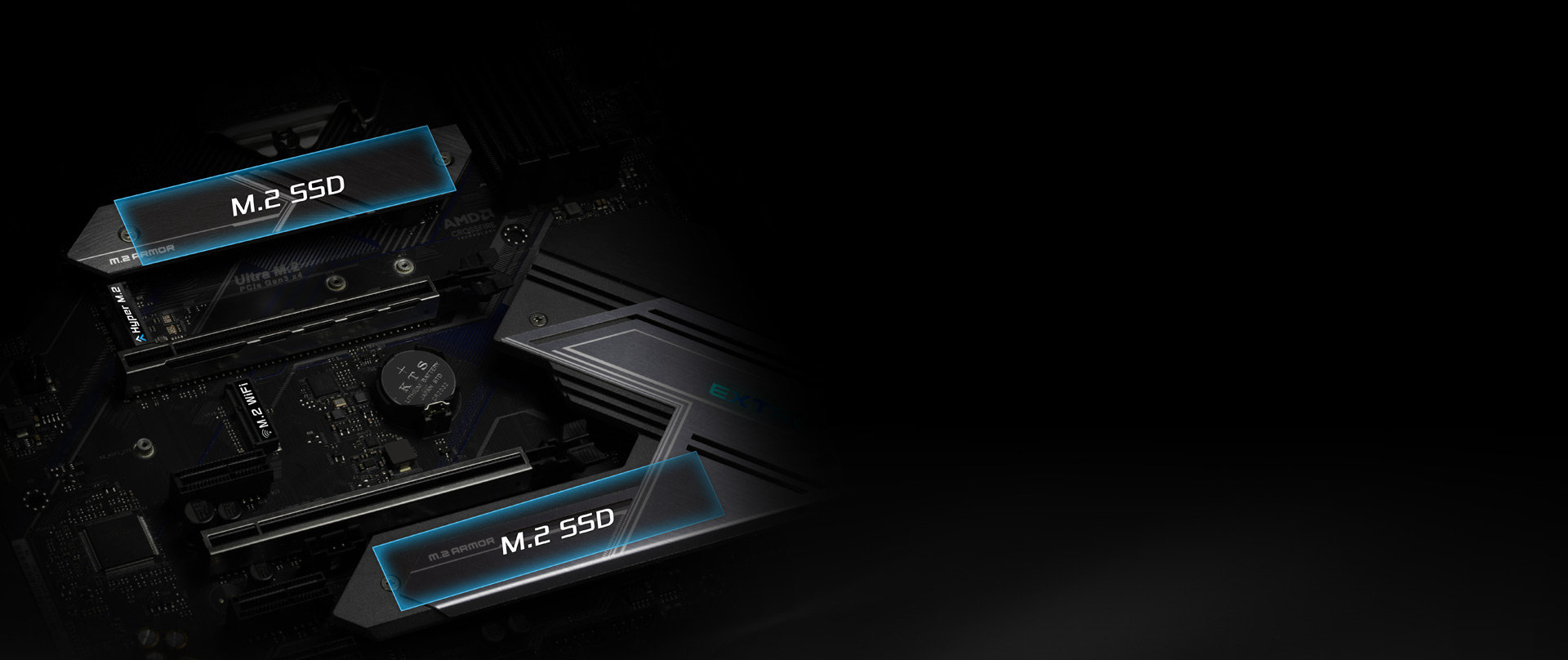

华擎超级 M.2 (PCIe Gen4x4)
华擎超级 M.2 (PCIe Gen3 x4 & SATA3)
华擎超稳定 USB 供电
华擎开机自检状态检查器 (PSC)
华擎全防护 (支持全部 USB、音源、网络接口)
华擎即时更新 & 应用市场
处理器
- 支持第10代与第11代Intel^® Core™处理器（插槽1200）
- 数字供电
- 11 相供电设计
- 支持 Intel^® Turbo Boost Max 3.0 技术
- 支持 Intel^® K 系列不锁倍频处理器
- 支持华擎 BCLK 全范围超频
- 支持华擎B+ 涡轮芯片 III
芯片
- Intel^® Z490
内存
- 双通道 DDR4 内存技术
- 4 x DDR4 内存插槽
- 支持 DDR4 4266+(OC)* / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933 / 2800 / 2666 / 2400 / 2133 (非 ECC), un-buffered 内存
- 支持 ECC UDIMM 内存模块 (运行于非 ECC 模式)
- 系统内存最大容量: 128GB**
- 支持 Intel^® 极限内存配置 (XMP) 2.0 技术
- DIMM 插槽采用 15μ 镀金接针

*请参考华擎网站上的内存支持列表获得更多信息。
Core™（i9 / i7）最高支持DDR4 2933; Core™（i5 / i3），Pentium和Celeron^® 支持高达DDR4 2666。

**由于操作系统的限制，在 Windows^® 32-bit 操作系统下实际能使用的內存将少于 4GB。在Windows^® 64-bit 操作系统下使用 64 位元的 CPU 则不会有此限制。
BIOS
- 支持图形界面的多国语 128Mb AMI UEFI Legal BIOS
- 符合 ACPI 6.0 兼容唤醒事件
- 支持 SMBIOS 2.7
- CPU 核心/快取, GT, 内存, VPPM, PCH 1.05V, VCCIO, VCCST, VCCSA 电压多功能调节器
板载显卡
- 硬件加速编解码器: AVC/H.264, HEVC/H.265 8bit, HEVC/H.265 10bit, VP8, VP9 8bit, VP9 10bit, MPEG 2, MJPEG, VC-1**
- 图形、媒体和计算: Microsoft^® DirectX 12, OpenGL 4.5, 英特尔内置视觉技术, Intel^® 高速视频同步技术, 混合/可切换图形, OpenCL 2.1
- 显示和内容安全: Rec. 2020（宽色域）, Microsoft^® PlayReady 3.0, 英特尔SGX内容保护, UHD / HDR蓝光光盘
- 双显示输出选项: 通过独立显示控制器支持 HDMI 和 DisplayPort 1.4 接口
- 支持 HDMI 1.4 技术, 最大分辨率达 4K x 2K (4096x2160) @ 30Hz
- 支持 DisplayPort 1.4, 最大分辨率达 4K x 2K (4096x2304) @ 60Hz
- 支持 HDMI 1.4 端口自动声画同步, 深色 (12bpc), xvYCC 与HBR (高位速音频) (需配备兼容 HDMI 的显示器)
- 通过 HDMI 1.4 与 DisplayPort 1.4 端口支持 HDCP 2.3
- 通过 HDMI 1.4 与 DisplayPort 1.4 端口支持 4K Ultra HD (UHD) 超清播放

*仅内置 GPU 的处理器可支持 Intel^® UHD 显示芯片内置视觉技术与显示输出.

**VP9 10bit和VC-1仅用于解码。
Windows^® OS不支持VP8和VP9编码。
音效
- 7.1 声道高保真音频, 支持内容保护功能 (Realtek ALC1200 音频编码解码器)
- 支持优质蓝光音效
- 支持防突波
- 带差分放大器的 110dB 信噪比数/模转换器
- PCB 隔离屏蔽
- 左右声道分层布线
- 镀金音频插孔
- Nahimic 音频
局域网
- 2.5 千兆网卡 10/100/1000/2500 Mb/s
- Dragon RTL8125BG
- 支持 Dragon 2.5 千兆网卡软件
- 全智能自动带宽优化
- 可视化友善UI 接口
- 視覺化網路用量統計表
- 内建游戏, 浏览以及流媒体模式带宽优化
- 用户自定义优先权控制
- 支持网络唤醒功能 (Wake-On-LAN)
- 支持防雷击 / 防 ESD 静电
- 支持 Energy Efficient Ethernet 802.3az
- 支持 PXE

扩充插槽

- 2 x PCI Express 3.0 x16 插槽 (PCIE1/PCIE3: 单插槽 x16 (PCIE1); 双插槽 x16 (PCIE1) / x4 (PCIE3)*
- 3 x PCI Express 3.0 x1 插槽
- 支持 AMD Quad CrossFireX™ 和 CrossFireX™
- 1 x M.2 接口 (Key E), 支持 2230 型 WiFi / BT PCIe WiFi 模块和 Intel^® CNVi (集成 WiFi/BT)
- VGA PCIe 插槽采用 15μ 镀金接针 (PCIE1)

*支持 NVMe SSD 开机

存储

- 6 x SATA3 6.0 Gb/s 接口, 支持 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel^® 快速存储技术 17), NCQ, AHCI 和热插拔*
- 1 x 超级 M.2 接口 (M2_1), 支持 M Key 2260/2280 型 M.2 PCIe 模块至 Gen4x4 (64 Gb/s) (插槽M2_1仅适用于第11代Intel^® Core™处理器)**
- 1 x 超级 M.2 接口 (M2_2), 支持 M Key 2260/2280 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen3 x4 (32 Gb/s)**
- 1 x 超级 M.2 接口 (M2_3), 支持 M Key 2260/2280/22110 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen3 x4 (32 Gb/s)**

*若 M2_2 插槽被 SATA 型 M.2 设备占用，SATA3_1 将关闭。
若 M2_3 插槽被 SATA 型 M.2 设备占用，SATA3_5 将关闭。

**支持 Intel^® Optane™ 技术
支持 NVMe SSD 开机
支持华擎 U.2套件

板载接口

- 1 x SPI TPM 接针
- 1 x 电源 LED 与扬声器接针
- 2 x RGB LED 接针*
- 2 x 可编程 LED 接针**
- 1 x CPU 风扇接口 ((4-针))***
- 1 x CPU / 水泵风扇接口 ((4-针)) (智能风扇速度控制)****
- 5 x 机箱 / 水泵风扇接口 ((4-针)) (智能风扇速度控制)*****
- 1 x 24 针 ATX 电源接口 (高密度电源接口)
- 1 x 8 针 12V 电源接口 (高密度电源接口)
- 1 x 4 针 12V 电源接口 (高密度电源接口)
- 1 x 前面板音频接口
- 1 x Thunderbolt™ 接针 (5-针) (仅支持华擎Thunderbolt™ 3 AIC R2.0 卡)
- 2 x USB 2.0 针状接头 (支持 4 USB 2.0 接口) (Intel^® Z490) (支持 ESD 静电防护)
- 2 x USB 3.2 Gen1 接针 (支持 4 USB 3.2 Gen1 接口) (ASMedia ASM1074 集线器) (支持 ESD 静电防护)
- 1 x 前置 C 型接口 USB 3.2 Gen1 接针 (Intel^® Z490) (支持 ESD 静电防护)

*支持高达 12V/3A, 36W LED 灯条

**支持高达 5V / 3A，15W LED灯条

***CPU 风扇接口支持最大 1A (12W) 电源.

****CPU_FAN2/WP_3A 支持最高 3A (36W) 的水冷风扇。

*****机箱 / 水泵风扇支持最高 2A (24W) 水冷风扇。
CPU_FAN2/WP_3A, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP, CHA_FAN4/WP 和 CHA_FAN5/WP 可以自动检测 3 针或 4 针风扇.

后背板输出 / 入接口

- 2 x 天线安装端口
- 1 x PS/2 键盘 / 鼠标接口
- 1 x HDMI 接口
- 1 x DisplayPort 1.4
- 1 x 光纤 SPDIF 数字音频输出端口
- 2 x USB 2.0 接口 (支持 ESD 静电防护)
- 1 x USB 3.2 Gen2 A 型接口接口 (10 Gb/s) (ReDriver) (支持 ESD 静电防护)
- 1 x USB 3.2 Gen2 C 型接口接口 (10 Gb/s) (ReDriver) (支持 ESD 静电防护)
- 2 x USB 3.2 Gen1 接口 (Intel^® Z490) (支持 ESD 静电防护)*
- 1 x RJ-45 网络接口，带指示灯 (动作 / 连接指示灯和速度指示灯)
- HD 音频插孔: 后置 / 中置 / 低音 / 线性输入 / 前置 / 麦克风 (镀金音频插孔)

*USB3_12 端口支持超稳定 USB 供电.
* USB3_12 端口不支持 ACPI 唤醒功能。

软件与 UEFI

软件
- 华擎主板调节软件 (A-Tuning)
- 华擎 Dragon 2.5 千兆网卡软件
- 华擎 Polychrome SYNC*
UEFI
- 华擎 EZ Mode
- 华擎全高清 UEFI
- 华擎定制型 UEFI
- 华擎 Instant Flash（即时更新工具）
- 华擎云升级
- 华擎简易阵列

*可从华擎应用市场下载这些应用程序.

随机光盘

- 驱动程序, 应用软件, 杀毒软件 (试用版), Chrome 谷歌浏览器和工具栏

附件

- 快速安装指南, 支持光盘
- 4 x SATA 数据线
- 4 x M.2 插槽螺丝
- 2 x M.2 插槽的支座

硬件监视器

- 温度检测: CPU, CPU/水泵, 机箱/水泵风扇
- 风扇转速计: CPU, CPU/水泵, 机箱/水泵风扇
- 静音风扇 (可根据处理器温度自动调节机箱风扇转速): CPU, CPU/水泵, 机箱/水泵风扇
- 风扇多速控制: CPU, CPU/水泵, 机箱/水泵风扇
- 电压实时监控: +12V, +5V, +3.3V, CPU 核心, DRAM, VPPM, PCH 1.05V, VCCSA, VCCST, VCCIO

结构

- ATX 规格: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- 2 盎司铜制 PCB 板

操作系统

- 支持 Microsoft^® Windows 10 64-bit / 11 64-bit

认证

- FCC, CE
- 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)

说明	语系	下载
使用者手册	英文	全球	中国
BSMI	Multi-Language	全球	中国
快速安装指南	中文	全球	中国
快速安装指南	多国语	全球	中国
BIOS 设定指南	中文	全球	中国
RAID 安装指南	中文	全球	中国
RAID 安装指南	英文	全球	中国
Intel Rapid Storage 安装指南	英文	全球	中国
