Z490M-ITX/ac

支持第 10 代 Intel^® Core™ 处理器 (Socket 1200)
支持 DDR4 4400MHz+ (OC)
1 PCIe 3.0 x16
显示输出选项: HDMI, DisplayPort
7.1 声道高保真音频 (Realtek ALC1200 音频编码解码器), Nahimic 音频
4 SATA3, 1 超级 M.2 (PCIe Gen3x4 & SATA3), 1 超级 M.2 (PCIe Gen3x4)
4 USB 3.2 Gen2 Type-A (后置)
4 USB 3.2 Gen1 (后置 A+C 型接口, 2 前置)
Dragon 2.5 千兆网卡, Intel^® 千兆网卡
Intel^® 802.11ac 无线网络 + BT 4.2

产品特色
产品规格
支持与下载

Base Frequency Boost (BFB) 技术

谁曾说只有 K 系列 CPU 和 Z 系列平台才能以最大的功率运行？通过华擎 BFB（Base Frequency Boost）技术，用户可以将非 K 系列 CPU 安装到华擎 400 系列主板（甚至非 Z 型号），并立即获得处理器的隐藏性能带来的基本频率提升。

虽然华擎 BFB 技术为非 K 系列 CPU 主板注入了生命，但提升频率目前仍取决于设备所使用的冷却系统。

* BFB 频率性能提升效果根据不同的 CPU 和硬件设备而定。此表中显示的频率仅供参考。

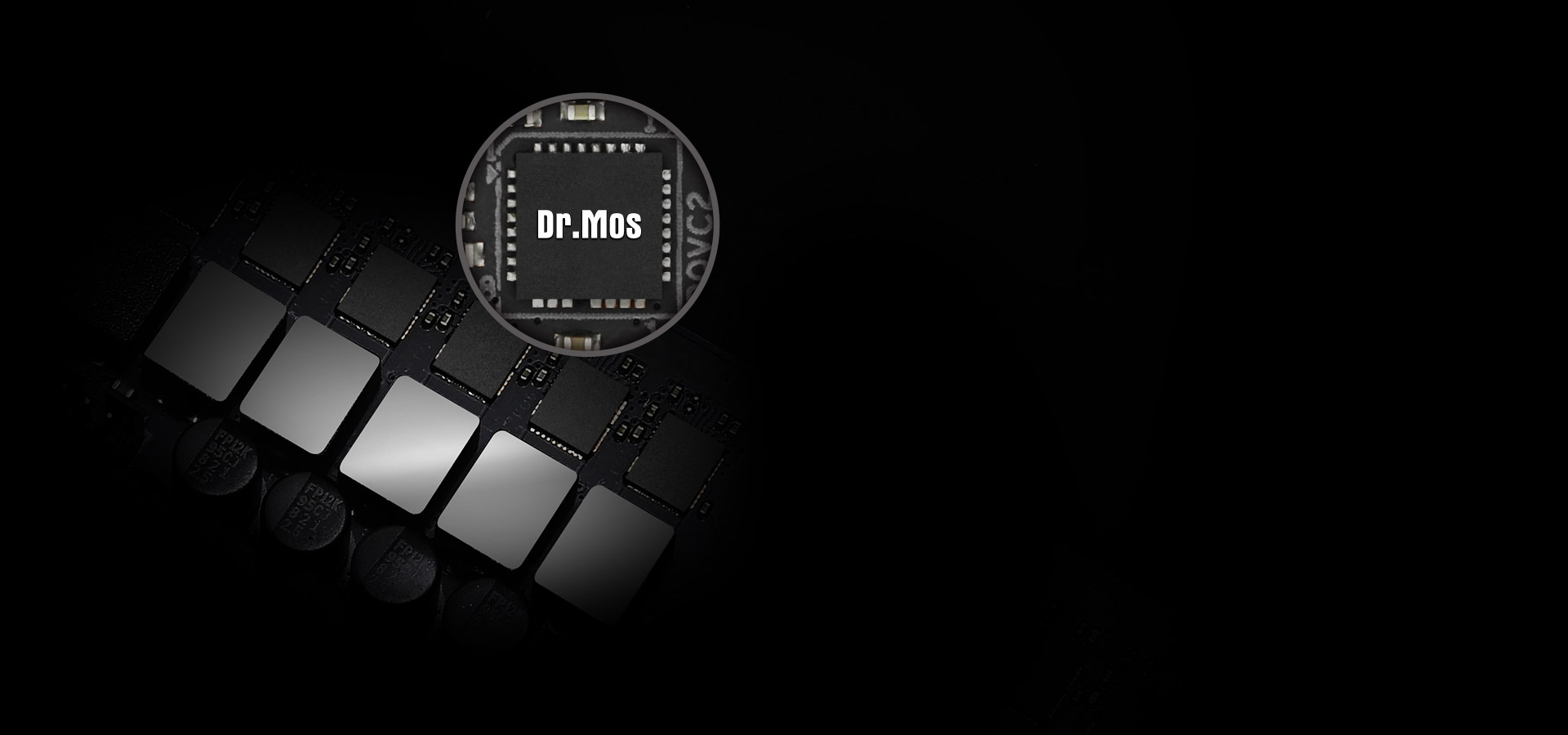

Dr. MOS

Dr. MOS 是集成型功率级解决方案，针对同步降压应用进行了优化！与传统独立 MOSFET 相比，它可以智能为每相电源提供更高电流，从而提供更好的散热效果、更长的使用寿命和优异的超频性能。

高级 60A 电感

与传统电感相比，华擎高级 60A 电感能有效将饱和电流提高三倍，从而为主板提供加强和升级的核心电压。

8 相供电设计

拥有坚固的元件，且能完全流畅地向 CPU 进行供电。还为高级玩家提供增强的性能，而温度能保持最低。

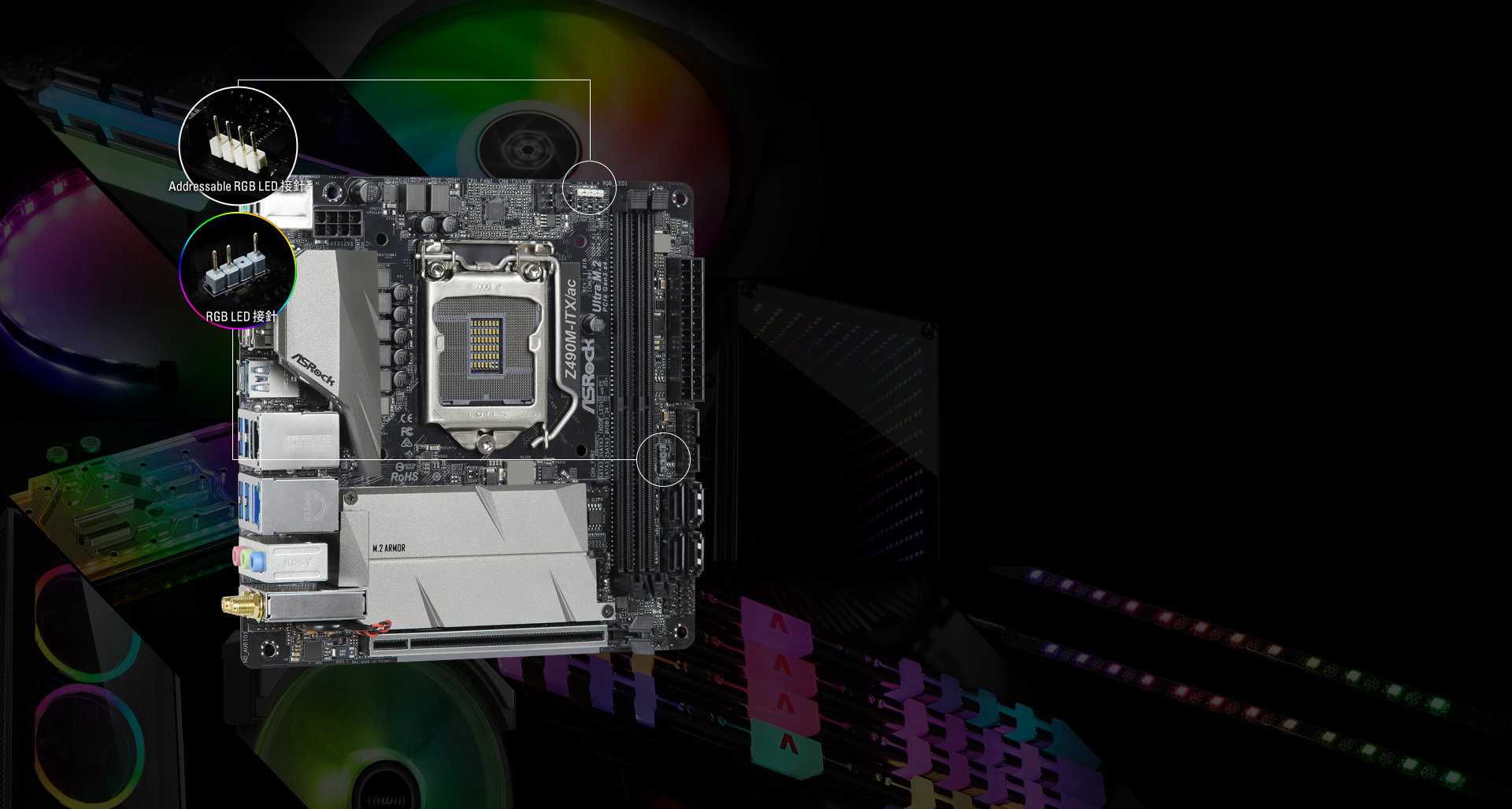

创造你的個人特「色」 - Polychrome RGB

此主板提供了RGB LED接针与Addressable RGB LED 接针，允许主板连接所有兼容的LED设备，如灯条、CPU风扇、散热器、机壳等。此外，用户也可以同步RGB LED设备，通过Polychrome RGB同步认证的配件，来创建自己独特的灯光效果。

*Addressable RGB LED 接针支持WS2812B Addressable RGB LED 灯条(5V/Data/GND)，上限额定功率为3A (5V)，上限数量为80个LED，长度在2米以内。

自动检测并且加速游戏流量，比其他网络得到更流畅，高速不间断的游戏传输性能和竞争优势。

华擎即时更新 & 应用市场

华擎即时更新 & 应用市场是您更方便的 BIOS 及软件升级程序, 不定时提供更新版本 BIOS 及各种支持软件供用户下载,不仅让玩家可以轻松地维护系统, 让系统随时保持在更新状态, 不必担心软硬件的兼容性问题之外, 还串联更夯电玩, 更可以第一时间了解华擎更新技术, 随时获得更完善的支持服务！

独家功能
华擎 USB 3.2 Gen2
- 华擎 USB 3.2 Gen2 Type-A 接口 (10 Gb/s)
华擎超合金
- 60A 高效电感
- 50A Dr.MOS
- Nichicon 12K 黑色电容 (日本原装高品质高传导固态电容)
- 宝石黑 PCB
- 高密度防潮纤维电路板
2.5 千兆网卡

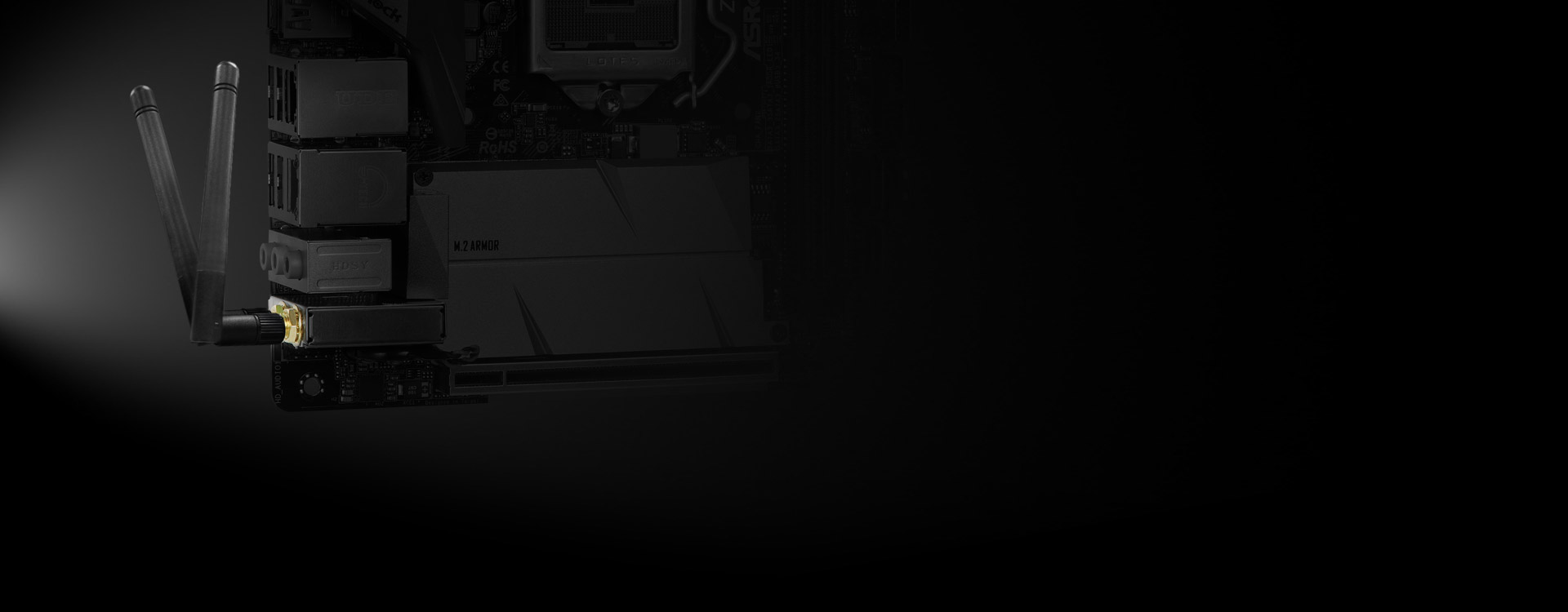

Intel^® 802.11ac 无线网络
华擎合金插槽

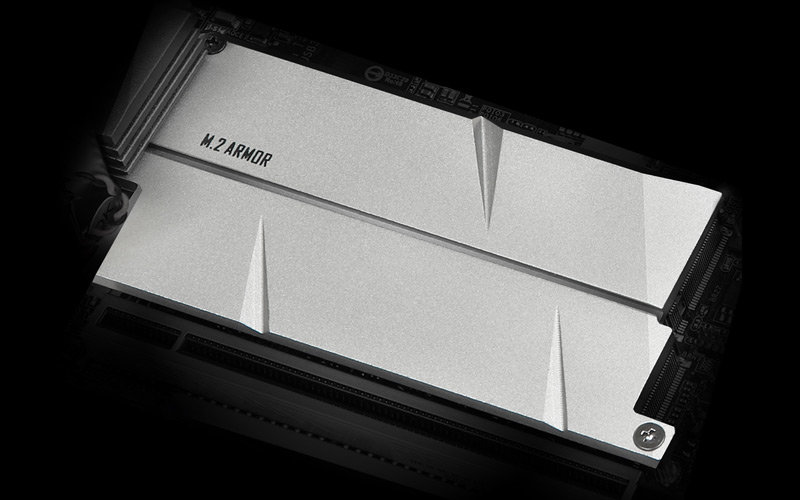

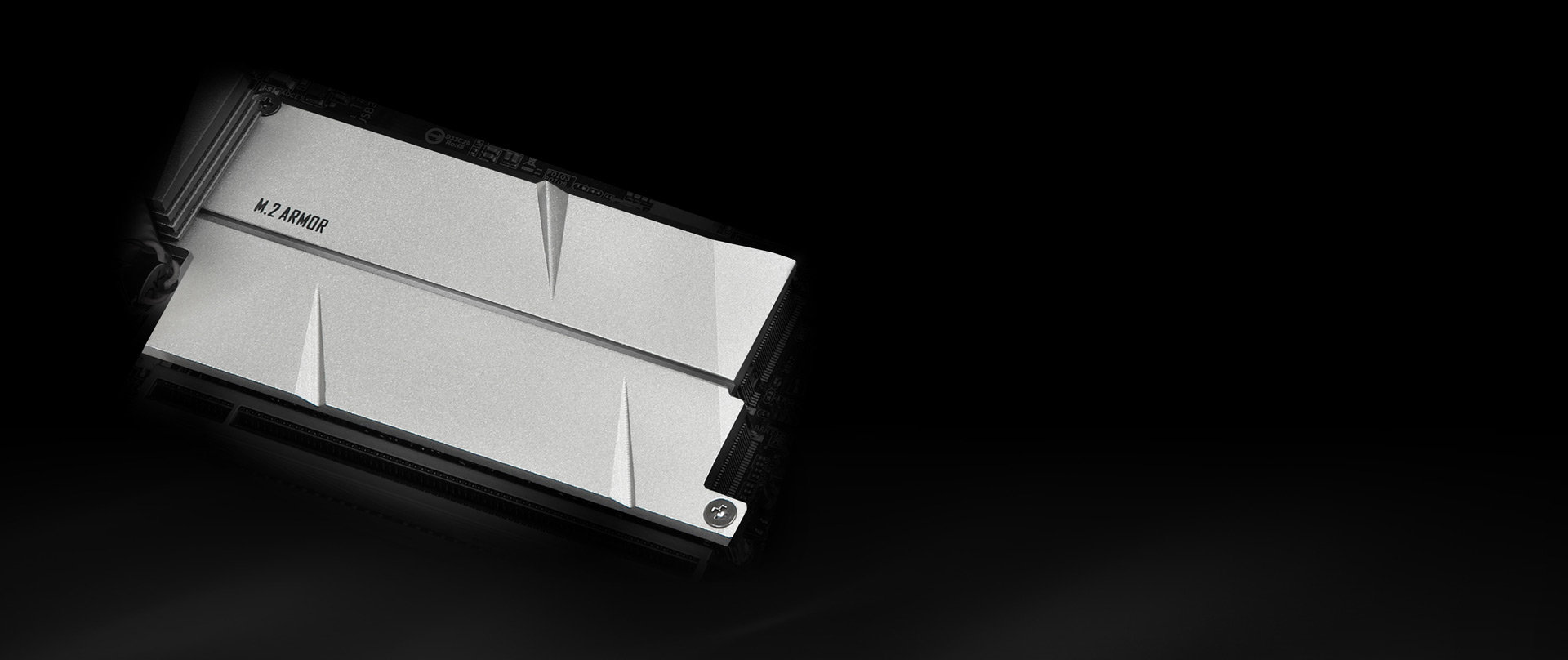

华擎 M.2 散热盔甲
华擎超级 M.2 (PCIe Gen3 x4 & SATA3)
华擎全防护 (支持全部 USB、音源、网络接口)
华擎即时更新 & 应用市场
处理器
- 支持第 10 代 Intel^® Core™ 处理器 (Socket 1200)
- 数字供电
- 支持 Intel^® Turbo Boost Max 3.0 技术
- 支持 Intel^® K 系列不锁倍频处理器
- 支持华擎 BCLK 全范围超频
芯片
- Intel^® Z490
内存
- 双通道 DDR4 内存技术
- 2 x DDR4 内存插槽
- 支持 DDR4 4400+(OC)* / 4333(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933 / 2800 / 2666 / 2400 / 2133 (非 ECC), un-buffered 内存
- 支持 ECC UDIMM 内存模块 (运行于非 ECC 模式)
- 系统内存最大容量: 64GB**
- 支持 Intel^® 极限内存配置 (XMP) 2.0 技术
- DIMM 插槽采用 15μ 镀金接针

*请参考内存支持列表获得更多信息.
Core™（i9 / i7）最高支持DDR4 2933; Core™（i5 / i3），Pentium和Celeron^® 支持高达DDR4 2666。

**由于操作系统的限制，在 Windows^® 32-bit 操作系统下实际能使用的內存将少于 4GB。在Windows^® 64-bit 操作系统下使用 64 位元的 CPU 则不会有此限制。
BIOS
- 支持图形界面的多国语 128Mb AMI UEFI Legal BIOS
- 符合 ACPI 6.0 兼容唤醒事件
- 支持 SMBIOS 2.7
- CPU, DRAM, PCH 1.05V, VCCIO, VCCSA 电压多功能调节器
板载显卡
- 硬件加速编解码器: AVC/H.264, HEVC/H.265 8bit, HEVC/H.265 10bit, VP8, VP9 8bit, VP9 10bit, MPEG 2, MJPEG, VC-1**
- 图形、媒体和计算: Microsoft^® DirectX 12, OpenGL 4.5, 英特尔内置视觉技术, Intel^® 高速视频同步技术, 混合/可切换图形, OpenCL 2.1
- 显示和内容安全: Rec. 2020（宽色域）, Microsoft^® PlayReady 3.0, Intel^® SGX 内容保护, UHD / HDR 蓝光光盘
- 双显示输出选项: 通过独立显示控制器支持 HDMI 和 DisplayPort 1.4 接口
- 支持 HDMI 1.4 技术, 最大分辨率达 4K x 2K (4096x2160) @ 30Hz
- 支持 DisplayPort 1.4, 最大分辨率达 4K x 2K (4096x2304) @ 60Hz
- 支持 HDMI 1.4 端口自动声画同步, 深色 (12bpc), xvYCC 与HBR (高位速音频) (需配备兼容 HDMI 的显示器)
- 通过 HDMI 1.4 与 DisplayPort 1.4 端口支持 HDCP 2.3
- 通过 HDMI 1.4 与 DisplayPort 1.4 端口支持 4K Ultra HD (UHD) 超清播放

*仅内置 GPU 的处理器可支持 Intel^® UHD 显示芯片内置视觉技术与显示输出.

**VP9 10bit 和 VC-1 仅用于解码.
Windows^® OS 不支持 VP8 和 VP9 编码.
音效
- 7.1 声道高保真音频, 支持内容保护功能 (Realtek ALC1200 音频编码解码器)
- 支持优质蓝光音效
- 支持防突波
- PCB 隔离屏蔽
- 左右声道分层布线
- Nahimic 音频
局域网
- 1 x 2.5 千兆网卡 10/100/1000/2500 Mb/s (Dragon RTL8125BG)
- 支持 Dragon 2.5 千兆网卡软件
- 全智能自动带宽优化
- 可视化友善UI 接口
- 視覺化網路用量統計表
- 内建游戏, 浏览以及流媒体模式带宽优化
- 用户自定义优先权控制
- 支持网络唤醒功能 (Wake-On-LAN)
- 支持防雷击 / 防 ESD 静电
- 支持 Energy Efficient Ethernet 802.3az
- 支持 PXE

1 x 千兆网卡 10/100/1000 Mb/s (Intel^® I219V)
- 支持网络唤醒功能 (Wake-On-LAN)
- 支持防雷击 / 防 ESD 静电
- 支持 Energy Efficient Ethernet 802.3az
- 支持 PXE

无线网卡

- Intel^® 802.11ac 无线网络模块
- 支持 IEEE 802.11a/b/g/n/ac
- 支持双频 (2.4/5 GHz)
- 支持高速无线连接达 433Mbps
- 支持蓝牙 4.2 / 3.0 + 高速 class II

扩充插槽

- 1 x PCI Express 3.0 x16 插槽 (PCIE1: x16 模式)
- 1 x 垂直 M.2 插槽 (Key E) 附带 WiFi-802.11ac PCIe WiFi 模块 (位于后侧 I/O)

*支持 NVMe SSD 开机

存储

- 4 x SATA3 6.0 Gb/s 接口, 支持 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel^® 快速存储技术 17), NCQ, AHCI 和热插拔
- 1 x 超级 M.2 接口 (M2_1), 支持 M Key 2280 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen3 x4 (32 Gb/s)*
- 1 x 超级 M.2 接口 (M2_2), 支持 M Key 2280 型 M.2 PCIe 模块至 Gen3 x4 (32 Gb/s)*

*支持 Intel^® Optane™ 技术
支持 NVMe SSD 开机
支持华擎 U.2 套件

板载接口

- 1 x RGB LED 接针*
- 1 x 可编程 LED 接针**
- 1 x CPU 风扇接口 (4-针)***
- 1 x 机箱风扇接口 (4-针)****
- 1 x 机箱 / 水泵风扇接口 (4-针) (智能风扇速度控制)*****
- 1 x 24 针 ATX 电源接口
- 1 x 8 针 12V 电源接口
- 1 x 前面板音频接口
- 1 x USB 2.0 接针 (支持 2 USB 2.0 接口) (支持 ESD 静电防护)
- 1 x USB 3.2 Gen1 接针 (支持 2 USB 3.2 Gen1 接口) (支持 ESD 静电防护)

*支持高达 12V/3A, 36W LED 灯条

**支持高达 5V/3A, 15W LED灯条

***CPU 风扇接口支持最大 1A (12W) 电源.

****机箱风扇连接器支持最大1A (12W) 风扇功率的机箱风扇.

*****机箱 / 水泵风扇支持最高 2A (24W) 水冷风扇。
CHA_FAN1/WP 可以自动检测 3 针或 4 针风扇.

后背板输出 / 入接口

- 2 x 天线端口
- 1 x PS/2 键盘 / 鼠标接口
- 1 x HDMI 接口
- 1 x DisplayPort 1.4
- 2 x USB 2.0 接口 (支持 ESD 静电防护)
- 4 x USB 3.2 Gen2 Type-A 接口 (10 Gb/s) (支持 ESD 静电防护)
- 1 x USB 3.2 Gen1 Type-A 接口 (支持 ESD 静电防护)
- 1 x USB 3.2 Gen1 Type-C 接口 (支持 ESD 静电防护)
- 2 x RJ-45 网卡接口 LED 指示灯 (ACT/LINK LED 和 SPEED LED)
- HD 音频插孔: 线性输入 / 前置 / 麦克风

软件与 UEFI

软件
- 华擎主板调节软件 (A-Tuning)
- 华擎 Dragon 2.5 千兆网卡软件
- 华擎 Polychrome SYNC*
UEFI
- 华擎 EZ 模式
- 华擎全高清 UEFI
- 华擎定制型 UEFI
- 华擎 Instant Flash（即时更新工具）
- 华擎云升级
- 华擎简易阵列

*可从华擎应用市场下载这些应用程序.

随机光盘

- 驱动程序, 应用软件, 杀毒软件 (试用版), Chrome 谷歌浏览器和工具栏

附件

- I/O 挡板
- 2 x SATA 数据线
- 2 x 华擎 WiFi 2.4/5 GHz 天线
- 2 x M.2 插槽螺丝

硬件监视器

- 温度检测: CPU, 机箱, 机箱/水泵风扇
- 风扇转速计: CPU, 机箱, 机箱/水泵风扇
- 静音风扇 (可根据处理器温度自动调节机箱风扇转速): CPU, 机箱, 机箱/水泵风扇
- 风扇多速控制: CPU, 机箱, 机箱/水泵风扇
- 电压实时监控: +12V, +5V, +3.3V, CPU 核心

结构

- Mini-ITX 规格: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm

操作系统

- 支持 Microsoft^® Windows 10 64-bit / 11 64-bit

认证

- FCC, CE
- 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)
