• 独家功能
  华擎 USB 3.2 Gen2
  - 华擎前置 C 型 USB 3.2 Gen2 接针 (10 Gb/s)
  - 华擎 USB 3.2 Gen2 A 型接口 接口 (10 Gb/s)
  - 华擎 USB 3.2 Gen2 C 型接口 接口 (10 Gb/s)
  华擎超合金
  - 超合金散热器
  - 60A 高效电感
  - 50A Dr.MOS
  - 内存供电高效合金电感 (与铁粉电感相比，可降低 70% 的内核损失)
  - Nichicon 12k 黑色电容 (日本原装高品质高传导固态电容)
  - I/O 装甲
  - 黑色磨砂 PCB
  - 高密度防潮纤维电路板
  - 2 盎司铜制 PCB 板
  Intel^® 2.5 千兆网卡
  Intel^® 802.11ax WiFi
  华擎合金插槽 Gen4
  华擎 M.2 散热盔甲
  华擎 超级 M.2 (PCIe Gen4x4)
  华擎超稳定 USB 供电
  华擎全防护 (支持全部 USB、音源、网络接口)
  华擎即时更新 & 应用市场
• 处理器
  - 支持 AMD AM4 插槽 Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 和 5000 G-Series Desktop 处理器*
  - 数字供电
  - 16 相供电设计



  *Please refer to CPU 支持 list for details.
• 芯片
  - AMD B550
• 内存
  - 双通道 DDR4 内存技术
  - 4 x DDR4 内存插槽
  - AMD Ryzen 系列处理器 (Vermeer) 支持 DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
  - AMD Ryzen 系列处理器 (Matisse) 支持 DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
  - AMD Ryzen 系列 APU (Cezanne) 支持 DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
  - AMD Ryzen 系列 APU (Renoir) 支持 DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
  - AMD Ryzen 系列 APU (Picasso) 支持 DDR4 3600+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 (非 ECC), un-buffered 内存*
  - 系统内存最大容量: 128GB**
  - 支持极限内存配置文件（XMP）内存模块
  - DIMM 插槽采用 15μ 镀金接针



  *For Ryzen 系列 APU (Picasso, Cezanne 和 Renoir), ECC is only supported with PRO 处理器.
  有关AMD非XMP内存频率支持，请参阅下表。 For more details.

  Ryzen 系列处理器 (Vermeer):


  Ryzen 系列处理器 (Matisse):


  Ryzen 系列 APU (Cezanne):


  Ryzen 系列 APU (Renoir):


  Ryzen 系列处理器 (Picasso):


  SR: 单列 DIMM, 1Rx4 或 1Rx8 于 DIMM 模块标签 x=1 或 2
  DR: 双列 DIMM, 2Rx4 或 2Rx8 于 DIMM 模块标签

  **由于操作系统的限制，在 Windows^® 32-bit 操作系统下实际能使用的內存将少于 4GB。在Windows^® 64-bit 操作系统下使用 64 位元的 CPU 则不会有此限制。
• BIOS
  - 支持图形界面的 256Mb AMI UEFI Legal BIOS
  - 支持 "即插即用"
  - 符合 ACPI 5.1, 支持唤醒与自动开机 (Wake Up Events)
  - 支持免跳线
  - 支持 SMBIOS 2.3
  - CPU, CPU VDDCR_SOC, DRAM, VPPM, VTT_DDR Offset, CPU VDD 1.8 电压多功能调节器
• 板载显卡
  - Ryzen 系列 APU 上集成 AMD Radeon™ HD Vega 系列显示核心*
  - DirectX 12, 像素着色引擎 5.0
  - 共享内存默认为 2GB。支持最高共享内存 16GB。**
  - 双显示输出选项: 通过独立显示控制器支持 HDMI 和 DisplayPort 1.4 接口
  - 支持 HDMI 2.1, 最大分辨率达 4K x 2K (4096x2160) @ 60Hz
  - 最大支持DisplayPort 1.4输入分辨率高达 5K (5120x2880)@120Hz
  - 支持 HDMI端口自动声画同步, 深色 (12bpc), xvYCC 与HBR (高位速音频) 2.1 接口 (需配备兼容 HDMI 的显示器)
  - 支持HDMI 2.1的HDR（高动态范围）
  - 通过 HDMI 2.1 与 DisplayPort 1.4 端口支持 HDCP 2.3***
  - 通过 HDMI 2.1 与 DisplayPort 1.4 端口支持 4K Ultra HD (UHD) 超清播放
  - 支持 Microsoft^® PlayReady



  *实际支持程度按 CPU 而定

  **要获得最高 16GB 共享内存需安装 32GB 系统内存。

  ***Picasso 通过 HDMI 2.0 端口支持 HDCP 2.2 功能
• 音效
  - 7.1 声道高保真音频, 支持内容保护功能 (Realtek ALC1220 音频编码解码器)
  - 支持优质蓝光音效
  - 支持防突波
  - 带差分放大器的 120dB 信噪比数/模转换器
  - NE5532 优质耳放于前面板音频接口 (支持高达 600 欧姆的耳机)
  - 纯净电源
  - 直接驱动技术
  - PCB 隔离屏蔽
  - 後置音效自动阻抗侦测
  - 左右声道分层布线
  - 镀金音频插孔
  - 15μ 镀金音频接口
  - Nahimic 音频
• 局域网
  - 2.5 千兆网卡 10/100/1000/2500 Mb/s
  - GigaLAN Intel^® I225V
  - 支持网络唤醒功能 (Wake-On-LAN)
  - 支持防雷击 / 防 ESD 静电
  - 支持 Energy Efficient Ethernet 802.3az
  - 支持 PXE
• 无线网卡
  - Intel^® 802.11ax WiFi 模块
  - 支持 IEEE 802.11a/b/g/n/ax
  - 支持双频 (2.4/5 GHz)
  - 支持 WiFi6 802.11ax (2.4Gbps)
  - 双天线支持 2 (发送) x 2 (接收) 分集技术
  - 支持 蓝牙 5.2 + High speed class II
  - 支持 MU-MIMO
• 扩充插槽
  AMD Ryzen 系列处理器 (Vermeer 和 Matisse)
  - 3 x PCI Express x16 插槽 (PCIE1/PCIE3/PCIE5: 单插槽 Gen4x16 (PCIE1); 双插槽 Gen4x8 (PCIE1) / Gen4x8 (PCIE3); 三插槽 Gen4x8 (PCIE1) / Gen4x8 (PCIE3) / Gen3x4 (PCIE5))*
  AMD Ryzen 系列 APU (Cezanne 和 Renoir)
  - 3 x PCI Express x16 插槽 (PCIE1/PCIE3/PCIE5: 单插槽 Gen3x16 (PCIE1); 双插槽 Gen3x8 (PCIE1) / Gen3x8 (PCIE3); 三插槽 Gen3x8 (PCIE1) / Gen3x8 (PCIE3) / Gen3x4 (PCIE5))*
  AMD Ryzen 系列 APU (Picasso)
  - 3 x PCI Express x16 插槽 (PCIE1/PCIE3/PCIE5: 单插槽 Gen3x8 (PCIE1); 双插槽 Gen3x8 (PCIE1) / Gen3x8 (PCIE3); 三插槽 Gen3x8 (PCIE1) / Gen3x8 (PCIE3) / Gen3x4 (PCIE5))*

  - 2 x PCI Express 3.0 x1 插槽
  - 支持 AMD Quad CrossFireX™, 3-Way CrossFireX™ 和 CrossFireX™
  - 1 x 垂直 M.2 插槽 (Key E) 附赠 WiFi-802.11ax PCIe WiFi 无线模块 (位于后侧 I/O)
  - VGA PCIe 插槽采用 15μ 镀金接针 (PCIE1)



  *如果 PCIE2 或 PCIE4 被占用，则 PCIE5 将降级到 x2 模式.
  支持 NVMe SSD 开机
• 存储
  - 4 x SATA3 6.0 Gb/s 接口, 支持 RAID (RAID 0, RAID 1 和 RAID 10), NCQ, AHCI 和热插拔
  - 4 x 由 ASMedia ASM1061 支持的 SATA3 6.0Gb/s 接口, 支持 NCQ, AHCI 和热插拔
  - 1 x 超级 M.2 接口 (M2_1), 支持 M Key 2242/2260/2280 型 M.2 PCIe 模块至 Gen4x4 (64 Gb/s) (Vermeer, Matisse) 或Gen3x4 (32 Gb/s) (搭载 Cezanne, Renoir 和 Picasso)*
  - 1 x 超级 M.2 接口 (M2_2), 支持 M Key 2242/2260/2280/22110 型 M.2 SATA3 6.0 Gb/s 模块 和 M.2 PCI Express 模块 高达 Gen3 x4 (32 Gb/s)*



  *支持 NVMe SSD 开机
  NVMe SSD is not supported with AMD Athlon™ 3000G 处理器
  支持华擎 U.2套件
• 板载接口
  - 1 x SPI TPM 接针
  - 1 x 电源 LED 与扬声器接针

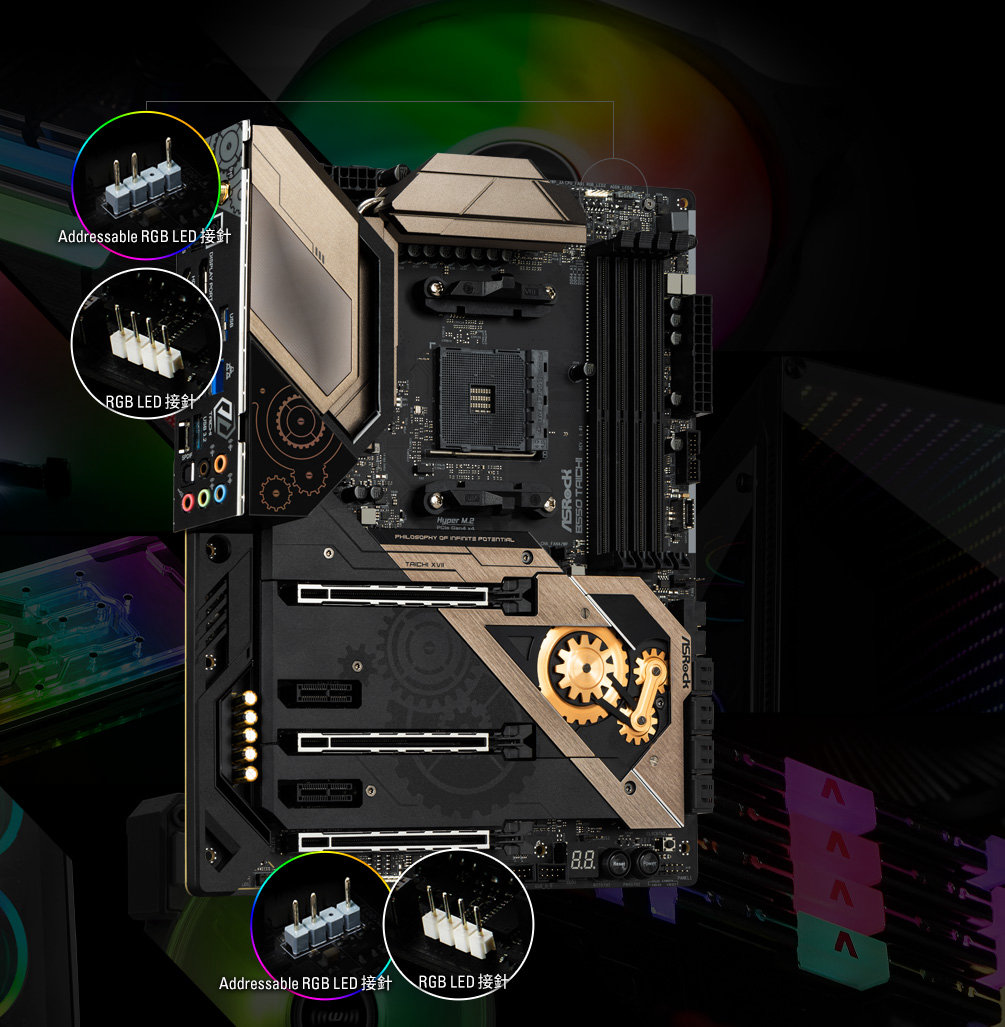

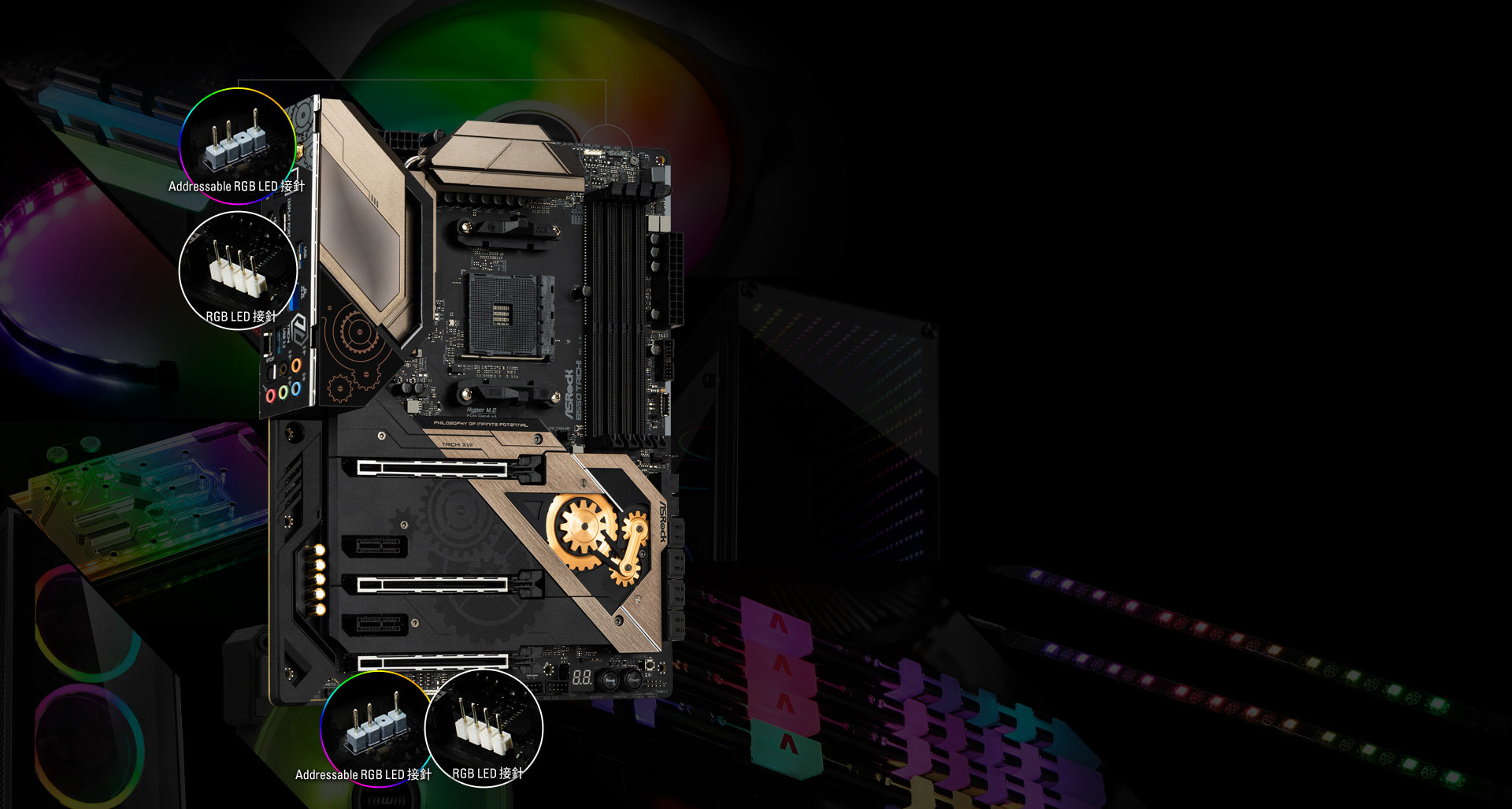

  - 2 x RGB LED 接针*
  - 2 x 可编程 LED 接针**
  - 1 x CPU 风扇接口 ((4-针))***
  - 1 x CPU / 水泵风扇接口 ((4-针)) (智能风扇速度控制)***
  - 5 x 机箱 / 水泵风扇接口 ((4-针)) (智能风扇速度控制)****
  - 1 x 24 针 ATX 电源接口 (高密度电源接口)
  - 2 x 8 针 12V 电源接口 (高密度电源接口)
  - 1 x 前面板音频接口 (15μ 镀金音频接口)
  - 2 x USB 2.0 针状接头 (支持 4 USB 2.0 接口) (支持 ESD 静电防护)
  - 2 x USB 3.2 Gen1 接针 (支持 4 USB 3.2 Gen1 接口) (ASMedia ASM1074 集线器) (支持 ESD 静电防护)
  - 1 x 前置 C 型接口 USB 3.2 Gen2 接针 (支持 ESD 静电防护)*****
  - 1 x 带 LED 的 Dr. Debug
  - 1 x LED 电源按钮
  - 1 x LED 重置按钮
  - 1 x CMOS 数据清除按钮



  *支持高达 12V/3A, 36W LED 灯条

  **支持高达 5V / 3A，15W LED灯条

  ***CPU 风扇接口支持最大 1A (12W) 电源.

  ***CPU_FAN2/WP_3A 支持最高 3A (36W) 的水冷风扇。

  ****机箱 / 水泵风扇支持最高 2A (24W) 水冷风扇。
  CPU_FAN2/WP_3A, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP, CHA_FAN4/WP 和 CHA_FAN5/WP 可以自动检测 3 针或 4 针风扇.

  *****前置 C 型接口 USB 3.2 Gen2 will downgrade to USB 3.2 Gen1 when Picasso APU is installed.
• 后背板输出 / 入接口
  - 2 x 天线端口
  - 1 x HDMI 接口
  - 1 x DisplayPort 1.4
  - 1 x 光纤 SPDIF 数字音频输出端口
  - 1 x USB 3.2 Gen2 A 型接口 接口 (10 Gb/s) (支持 ESD 静电防护)
  - 1 x USB 3.2 Gen2 C 型接口 接口 (10 Gb/s) (支持 ESD 静电防护)
  - 4 x USB 3.2 Gen1 接口 (支持 ESD 静电防护)*
  - 2 x USB 2.0 接口 (支持 ESD 静电防护)
  - 1 x RJ-45 网络接口，带指示灯 (动作 / 连接指示灯和速度指示灯)
  - 1 x CMOS 数据清除按钮
  - 1 x BIOS 一键更新按钮
  - HD 音频插孔: 后置 / 中置 / 低音 / 线性输入 / 前置 / 麦克风 (镀金音频插孔)



  *USB3_1_2 端口支持超稳定 USB 供电.
  USB3_1_2 端口不支持 ACPI 唤醒功能。
• 软件与 UEFI
  软件
  - 华擎主板调节软件 (A-Tuning)
  - 华擎 Polychrome SYNC
  - 华擎极速网络
  UEFI
  - 华擎全高清 UEFI
  - 华擎 Instant Flash（即时更新工具）



  *可从华擎应用市场下载这些应用程序.
• 随机光盘
  - 驱动程序, 应用软件, 杀毒软件 (试用版), Chrome 谷歌浏览器和工具栏
• 附件
  - 快速安装指南, 支持光盘
  - 4 x SATA 数据线
  - 1 x 华擎 WiFi 2.4/5 GHz 天线
  - 1 x 华擎螺丝刀
  - 2 x M.2 插槽螺丝
  - 2 x M.2 插槽的支座
• 硬件监视器
  - 温度检测: CPU, CPU/水泵, 机箱/水泵风扇
  - 风扇转速计: CPU, CPU/水泵, 机箱/水泵风扇
  - 静音风扇 (可根据处理器温度自动调节机箱风扇转速): CPU, CPU/水泵, 机箱/水泵风扇
  - 风扇多速控制: CPU, CPU/水泵, 机箱/水泵风扇
  - 电压实时监控: +12V, +5V, +3.3V, CPU 核心, CPU VDDCR_SOC, DRAM, CPU VDD 1.8V
• 结构
  - ATX 规格: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
  - 2 盎司铜制 PCB 板
• 操作系统
  - 支持 Microsoft^® Windows 10 64-bit / 11 64-bit
• 认证
  - FCC, CE
  - 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)

HDMI、HDMI高清晰度多媒体接口以及HDMI标志是HDMI Licensing Administrator, Inc.在美国和其他国家的商标或注册商标。

规格更改时恕不预先通知。品牌和产品名称归各自公司所有。不保证任何配置与产品实物规格相同。

以上使用界面图片仅供参考。实际使用界面可能因软件版本不同而有所差异。
