荣耀金典

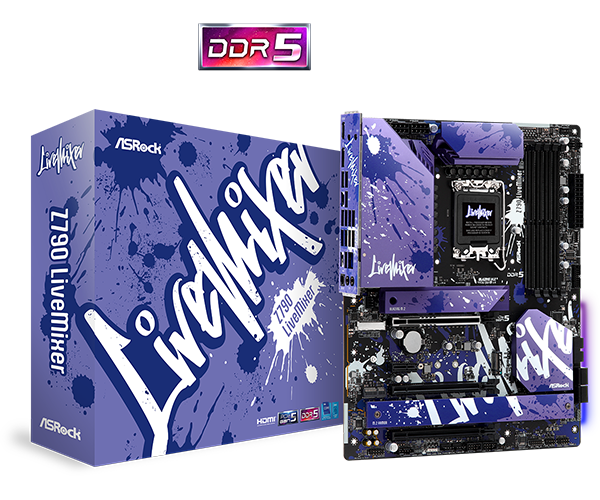

Z790 LiveMixer

支持第 14 代、第 13 代和第 12 代 Intel^® Core™ 处理器
14+1+1 相供电设计, 用于 VCore+GT 的 SPS
4 x DDR5 DIMM
支持 Dual Channel, 高达 7200+ (OC)
1 PCIe 5.0 x16, 2 PCIe 4.0 x16, 1 PCIe 3.0 x1, 1 M.2 Key-E 用于 WiFi
显示输出选项: 1 HDMI, 1 DisplayPort, eDP
7.1 声道高保真音频 (Realtek ALC897 音频编码解码器), Nahimic 音频
1 Blazing M.2 (PCIe Gen5x4), 4 超级 M.2 (PCIe Gen4x4), 4 SATA3
1 USB 3.2 Gen2x2 Type-C (前置), 2 USB 3.2 Gen2 Type-C (后置), 2 USB 3.2 Gen2 Type-A (后置), 8 USB 3.2 Gen1 (4 后置, 4 前置), 10 USB 2.0 (6 后置, 4 前置)
Realtek 2.5 千兆网卡

产品特色
产品规格
支持与下载

独家功能
卓越效率
- PCIe Gen5 (显卡, M.2)
- 双通道 DDR5
绝对可靠的耐久性
- 14+1+1 相供电, 用于 VCore+GT 的 60A SPS 带增强型散热片护甲
- 灵活集成 I/O 防护
- Nichicon 12K 黑色电容 (日本原装高品质高传导固态电容) 用于 VCore
超快连接
- 2.5 千兆网卡
- 华擎 Lightning 电竞键鼠 USB 插槽
EZ 更新
- 华擎自动驱动安装
EZ 检修
- 华擎开机自检状态检查器
处理器
- 支持第 14 代、第 13 代和第 12 代 Intel^® Core™ 处理器 (LGA1700)
- 支持 Intel^® Hybrid Technology
- 支持 Intel^® Turbo Boost Max 3.0 技术
- 支持 Intel^® 温度自适应睿频技术 (TVB)
- 支持 Intel^® 自适应超频技术 (ABT)
芯片
- Intel^® Z790
内存
- 双通道 DDR5 内存技术
- 4 x DDR5 内存插槽
- 支持 DDR5 (非 ECC), un-buffered 内存高达 7200+(OC)*
- 系统内存最大容量: 256GB
- 支持 Intel^® 极限内存配置 (XMP) 技术 3.0

*1DPC 1R，频率最高可达 7200+ MHz (OC), 原生 4800 MHz.
1DPC 2R，频率最高可达 6000+ MHz (OC), 原生 4400 MHz.
2DPC 1R，频率最高可达 5600+ MHz (OC), 原生 4000 MHz.
2DPC 2R，频率最高可达 4800+ MHz (OC), 原生 3600 MHz.
BIOS
- 支持图形界面的 128Mb AMI UEFI Legal BIOS
板载显卡
- Intel^® Xe 显卡架构 (Gen 12)
- 1 x eDP 1.4, 支持最大分辨率达 Full HD 60Hz
- 1 x HDMI 2.1 TMDS 兼容, 支持 HDCP 2.3 最大分辨率达 4K 60Hz
- 1 x DisplayPort 1.4 具备 DCS (压缩技术), 支持 HDCP 2.3 最大分辨率达 8K 60Hz / 5K 120Hz

*仅内置 GPU 的处理器可支持 Intel^® UHD 显示芯片内置视觉技术与显示输出.
音效
- 7.1 声道高保真音频 (Realtek ALC897 音频编码解码器)
- Nahimic 音频
局域网
- 2.5 千兆网卡 10/100/1000/2500 Mb/s
- Dragon RTL8125BG
- 支持 Dragon 2.5 千兆网卡软件
- 全智能自动带宽优化
- 可视化友善UI 接口
- 視覺化網路用量統計表
- 内建游戏, 浏览以及流媒体模式带宽优化
- 用户自定义优先权控制

扩充插槽

处理器：
- 1 x PCIe 5.0 x16 插槽 (PCIE1), 支持 x16 模式*
芯片组:
- 2 x PCIe 4.0 x16 插槽 (PCIE3 和 PCIE4), 支持 x4 模式*
- 1 x PCIe 3.0 x1 插槽 (PCIE2)*
- 1 x M.2 接口 (Key E), 支持 2230 型 WiFi/蓝牙 PCIe WiFi 模块和 Intel CNVio/CNVio2 (集成 WiFi/BT)
- 支持 AMD CrossFire™

*如果 M2_1 被占用，则 PCIE1 将降级到 x8 模式.
支持 NVMe SSD 开机

存储

处理器：
- 1 x Blazing M.2 接口 (M2_1, Key M), 支持 2260/2280 型 PCIe Gen5x4 (128 Gb/s) 模式*
- 1 x 超级 M.2 接口 (M2_2, Key M), 支持 2260/2280 型 PCIe Gen4x4 (64 Gb/s) 模式*
芯片组:
- 1 x 超级 M.2 接口 (M2_3, Key M), 支持 2260/2280 型 PCIe Gen4x4 (64 Gb/s) 模式*
- 1 x 超级 M.2 接口 (M2_4, Key M), 支持 2242/2260/2280 型 PCIe Gen4x4 (64 Gb/s) 模式*
- 1 x 超级 M.2 接口 (M2_5, Key M), 支持 2260/2280 型 PCIe Gen4x4 (64 Gb/s) 模式*
- 4 x SATA3 6.0 Gb/s 接口

* 支持 Intel^® Volume Management Device (VMD)
支持 NVMe SSD 开机
如果 M2_1 被占用，则 PCIE1 将降级到 x8 模式.
M2_1 和 M2_2 不能同时填充.

独立硬盘冗余阵列 (RAID)

- 支持SATA存储设备的RAID 0，RAID 1，RAID 5和RAID 10
- 支持 RAID 0, RAID 1 和 RAID 5 for M.2 NVMe 存储设备

USB

- 1 x USB 3.2 Gen2x2 Type-C (前置)
- 2 x USB 3.2 Gen2 Type-C (后置)
- 2 x USB 3.2 Gen2 Type-A (后置)
- 8 x USB 3.2 Gen1 (4 后置, 4 前置)
- 10 x USB 2.0 (6 后置, 4 前置)

*所有 USB 端口均支持 ESD 保护

板载接口

- 1 x eDP 信号接口
- 1 x SPI TPM 接针
- 1 x 电源 LED 与扬声器接针
- 1 x RGB LED 接针*
- 3 x 可编程 LED 接针**
- 1 x CPU 风扇接口 (4-针)***
- 1 x CPU / 水泵风扇接口 (4-针) (智能风扇速度控制)****
- 5 x 机箱 / 水泵风扇接口 (4-针) (智能风扇速度控制)*****
- 1 x 24 针 ATX 电源接口 (高密度电源接口)
- 2 x 8 针 12V 电源接口 (高密度电源接口)
- 1 x 前面板音频接口
- 1 x Thunderbolt™ AIC 接口 (5-针) (支持华擎Thunderbolt™ 4 AIC 卡)
- 2 x USB 2.0 接针 (支持 4 USB 2.0 接口)
- 2 x USB 3.2 Gen1 接针 (支持 4 USB 3.2 Gen1 接口)
- 1 x 前置 C 型接口 USB 3.2 Gen2x2 接针 (20 Gb/s)

*支持高达 12V/3A, 36W LED 灯条
** 支持高达 5V/3A, 15W LED灯条
*** CPU_FAN1 支持的风扇功率高达 1A (12W)。
**** CPU_FAN2/WP 支持风扇功率最高达 2A (24W).
***** CHA_FAN1~5/WP 支持风扇功率最高达 2A (24W).
***** CPU_FAN2/WP 和 CHA_FAN1~5/WP 可以自动检测 3 针或 4 针风扇.

后背板输出 / 入接口

- 2 x 天线安装端口
- 1 x HDMI 接口
- 1 x DisplayPort 1.4
- 1 x 光纤 SPDIF 数字音频输出端口
- 2 x USB 3.2 Gen2 Type-A 接口 (10 Gb/s)
- 2 x USB 3.2 Gen2 Type-C 接口 (10 Gb/s)
- 4 x USB 3.2 Gen1 接口 (USB32_23 是 Lightning 游戏端口. USB32_45 支持超稳定 USB 供电.)*
- 6 x USB 2.0 接口
- 1 x RJ-45 网卡接口
- 1 x 线路输出 Jack (Gold 音频插孔)
- 1 x 麦克风输入插孔 (Gold 音频插孔)

*所使用之设备超过 USB 3.2 Type-A 电源规范5V@0.9A (4.5W)可能触发过电流保护机制 (OCP)，需重新启动以恢复USB功能。

软件与 UEFI

软件
- 华擎主板调节软件 (A-Tuning)
- 华擎 Dragon 2.5 千兆网卡软件
- 华擎 Polychrome SYNC*
UEFI
- 华擎 EZ 模式
- 华擎全高清 UEFI
- 华擎定制型 UEFI
- 华擎自动驱动安装
- 华擎 Instant Flash（即时更新工具）
- 华擎简易阵列

*可从华擎应用市场下载这些应用程序.

附件

- 1 x 用户手册
- 2 x SATA 数据线
- 5 x M.2 插槽螺丝

结构

- ATX 规格: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- 2 盎司铜制 PCB 板

操作系统

- 支持 Microsoft^® Windows 10 64-bit / 11 64-bit

*Windows^® 10 仅支持 21H2 或更高版本

认证

- FCC, CE
- 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)
- CEC Tier II ready

说明	语系	下载
RoHS	英文	全球	中国
FCC	英文	全球	中国
CE Declaration of Conformity	英文	全球	中国
UKCA Declaration of Conformity	英文	全球	中国
使用者手册	中文	全球	中国
使用者手册	英文	全球	中国
Software/BIOS Setup Guide	中文	全球	中国
Software/BIOS Setup Guide	英文	全球	中国
Regulatory Notices	英文	全球	中国
快速安装指南	英文	全球	中国
RAID 安装指南	英文	全球	中国
Intel Rapid Storage 安装指南	英文	全球	中国

* This product has reached EOL (End of Life) and was discontinued in 2024/Jun. Technical and security-related support will continue for up to 6 years after EOL, subject to supplier support availability.
